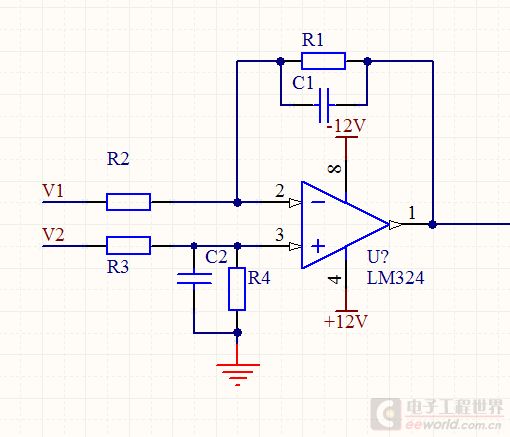

问下，V1和V2是差分信号么？还是说是2个信号源？

lpxv 发表于 2014-5-13 14:57
问下，V1和V2是差分信号么？还是说是2个信号源？

您好，是差分信号

karajanlee 发表于 2014-5-13 13:07
低通滤波

哦哦哦，好的，谢谢

karajanlee 发表于 2014-5-13 13:07
低通滤波

C2低通濾波好理解，C1的話就不太理解了。。。。麻煩說的具體點，謝謝了！

和下图类似，不过这个不是差分信号。你的图既然是差分信号上下两条通路都应该是对称的，所以c1是低通滤波c2也是。当然这是简单的理解，实际上你用拉普拉斯变换将c换成1/sc，求传递函数vout/（v1 — v2）然后求稳态解就是将s换成jw很容易得到这是起一个低通滤波的作用。顺带说一句这种方法可以用来帮助运放稳定但会限制运放的带宽和压摆率，当然也可以减少噪声（噪声分布在所有频段）。
