本帖最后由 lpxv 于 2014-5-5 21:55 编辑

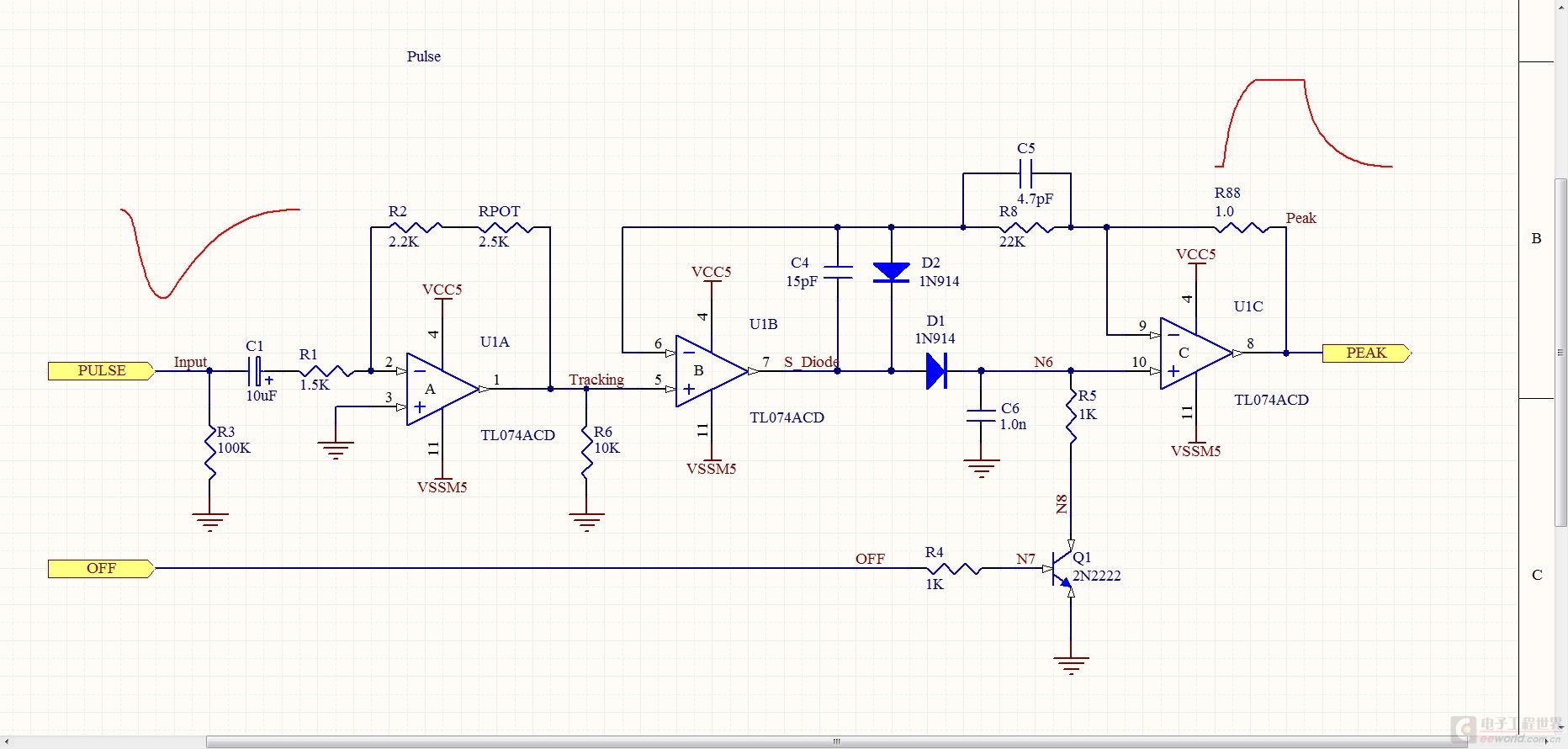

大图如上所示，这个图示Altium Designer 9的例程（4x8channel...）里面的一个图，我觉得是个峰值检测的图，
个人分析：
信号由plus传入，R3用于加大输入阻抗，经C1耦合去除直流成分，然后由U1A 反向放大，
U1B的电路结构类似峰峰值检测电路，这块的原理不懂，电路也分析不出来，求指教!
U1C虽然有个1.0欧姆的电阻，我觉得可以忽略，等效看为电压跟随器，
C5和R8不知道，猜测为相位补偿作用，
C6当然是保持峰值电位的作用，就是输出波形的水平波峰段，
R5和R4和Q1组成放电回路，应该是由单片机I/O控制,
以上分析，恳请指教，没有分析出来的还望指教！

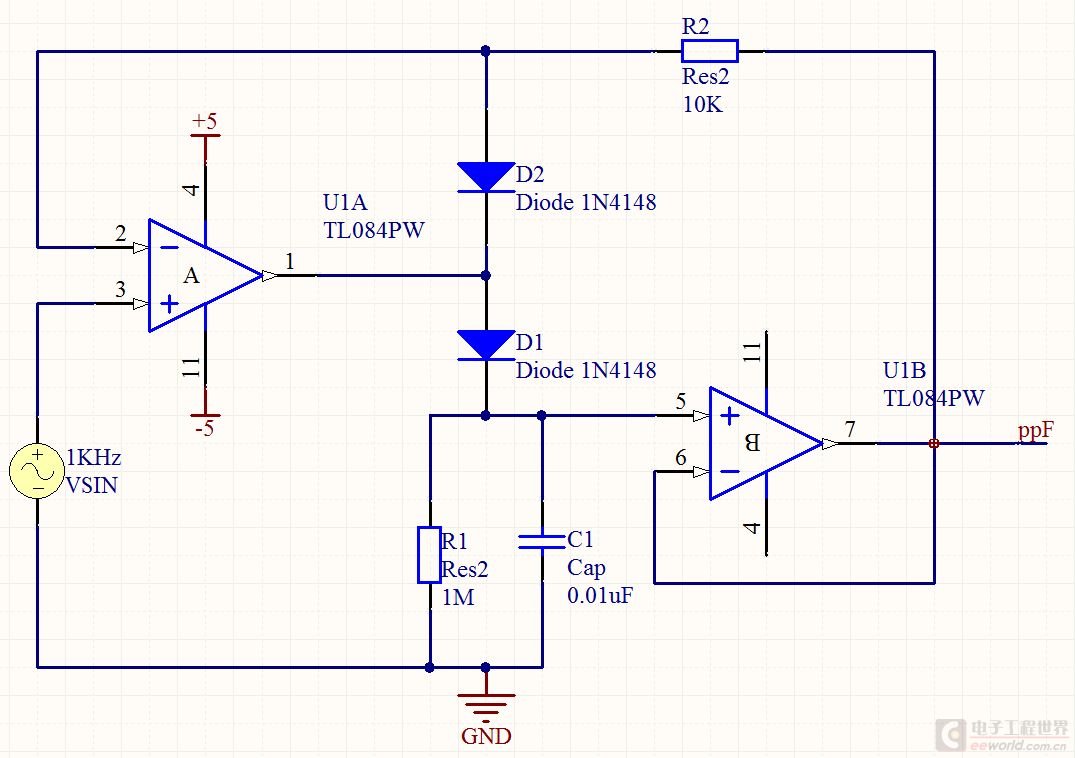

以这个典型的峰峰值检测电路为例，说明原理，
峰值检波的原理
交流信号从 TL084 引脚 3 输入，根据运放的虚短法则引脚 2 具有与引脚 3 同样的波形；U1B
是电压跟随器，引脚 7 的电压幅值与电容 C1 上的电压相同（加一级跟随的作用是用这个跟随器
提供电流支持）。
当引脚 3的电压大于电容 C1电压时，电阻 R2上产生压降，电流从左到右。根据运放的虚断
法则引脚 2不能提供电流，并且 D2反偏也不会导通。为了维持平衡只有提升 R2右端的电压（既
是电容 C1的电压），这个充电电流从 U1A 的引脚 1经过 D1进行。
当引脚 3的电压低于电容 C1电压时，电阻 R2上产生压降，电流从右到左。根据运放的虚断
法则引脚 2 不能提供电流，则这个电流只有经过 D2 进入 U1A。由于电压跟随器输出电压与电容
C1上的电压相同，二极管 D1截止，电容不能导过 D1放电，电压得到保护。
电容 C1 有一个放电电阻 R1，RC 的放电时间常数τ为 100ms，1S 后如果没有脉冲过来则放电
到电压 0V。
讲到这里，我们分析下原来的电路，由于电路有小差异，我的分析也是猜测，要带着怀疑的态度来看，
恳请指正，
c4电容是为了防止U1B自激，R6的作用不知道，

此帖出自小平头技术问答
