< R2的电阻值增大一点如何

本帖最后由 dontium 于 2014-1-9 18:37 编辑


咱们计算一下，

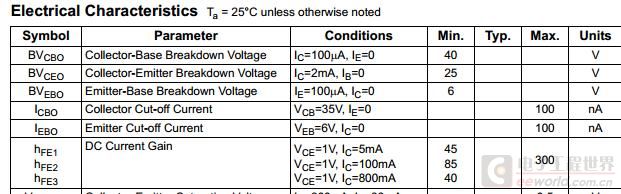

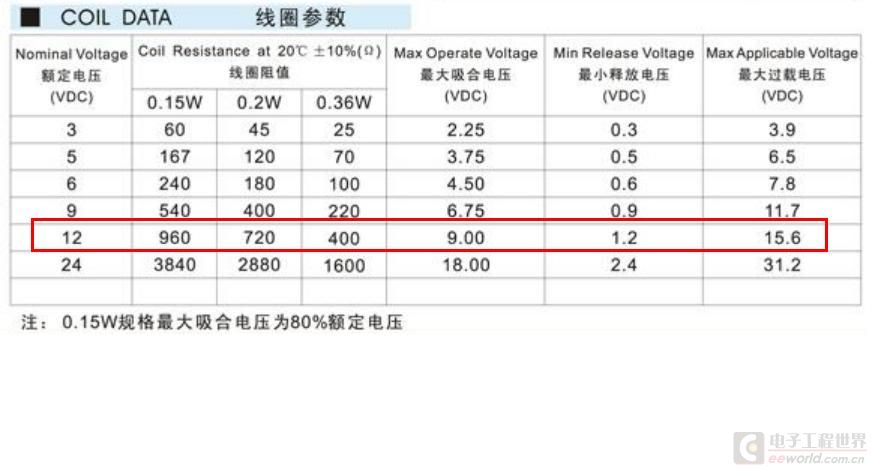

按最大电流的那种，400欧，线圈电流30mA，8050的HFE大概在30ma时，怎么也要大于50（最大为300），



Ib = 30/50 = 0.6

也即

R2 =  (5V - 0.7V)  /  0.6  =  7.2K

这是最小值。一般可以测量一下，选取合适的值。

正常情况下，选5~10K。

再者4148的质量也有可能影响到8050

R2、R3的取值都不合适，如楼上所言，这个应该简单计算一下。另外注意管子的质量问题。

数字电路对元件参数的取值要求并不高，LZ的电路，实际使用并没问题，老是烧末级管，怀疑LZ的8050管子太山寨。

谢谢各位朋友，驱动5V的板不用前面一级，R2接P/O口都没有问题，就是这个12V的才发现有问题。
R2改为4.7K还是有。这些元件都是贴片封装。
