我会好好努力补课的。谢谢各位大大！

输入输出电压、各电阻值、运放、三极管稳压管等，什么参数都没标，谁知道对不对？

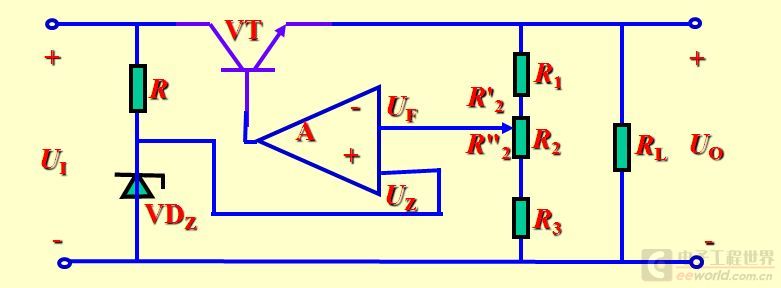

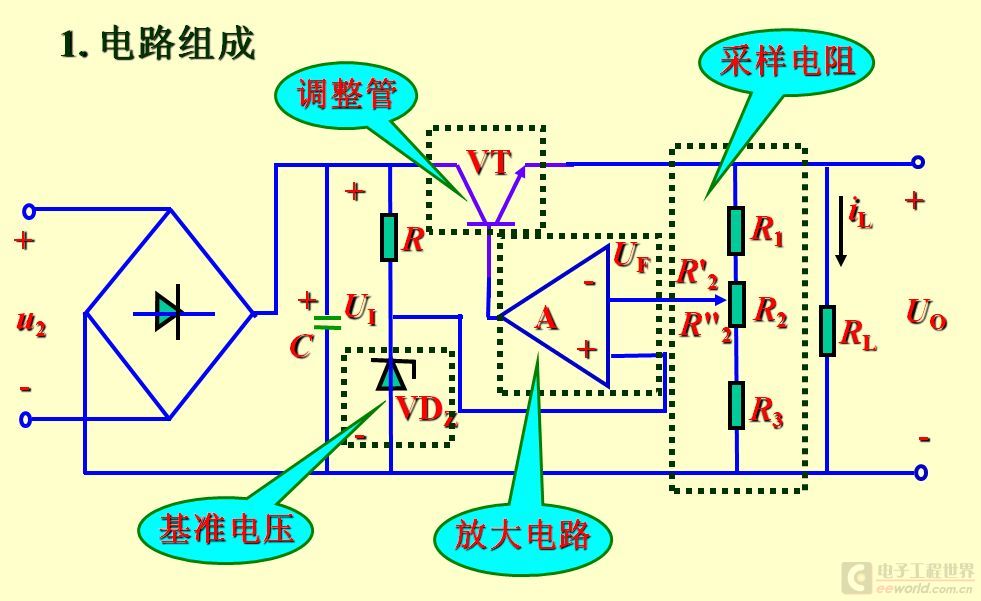

原始的示意图（应该叫示意图吧）就是上图。
比如说24V转8V稳压，麻烦告选择何种元器件，以及原理推算细节。
感激不尽！

ooppllmm 发表于 2014-4-28 16:56
原始的示意图（应该叫示意图吧）就是上图。
比如说24V转8V稳压，麻烦告选择何种元器件，以及原 ...

如要每个器件都从零选起，对初学者来说确实是有些难度的，因为每个器件都必须知道大致特性，没把握的话要浏览数据手册。
仿真的话有些细节可以忽略，比如在实际电路里电阻值取得过小的话或许会烧坏，但仿真却不会。
做8V稳压的话一般器件都能用——可以先随便选，再找手册确认下。
●选取VD时，找稍低于8V的（稳压值取得过低则可调范围大，但精度差）
●选取R时，让稳压管流过数mA电流
●选取R1～R3时，让该路也流过数mA电流

至于原理……看书吧。

谢谢
我看过一些基础的书，却总觉得不得要领，如果哪位大大有基础到更深层次的书，麻烦推荐几本。
感激不尽
