maychang 发表于 2014-3-27 18:21
图中RV1就是为了施加偏置，但这样加偏置会被信号源短路。
可以加到运放同相输入端。

恩恩，加了之后，我的增益增益4倍了，而且电压表还是没有示数，偏置也不可调呢亲，这是怎么回事[img]file:///C:UsersAdministratorAppDataRoamingTencentUsers945067704QQWinTempRichOleP_@`}CDDR548$V9(1W)6[@G.jpg[/img]呢

恋尘CC恋尘 发表于 2014-3-27 21:35
恩恩，加了之后，我的增益增益4倍了，而且电压表还是没有示数，偏置也不可调呢亲，这是怎么回事呢

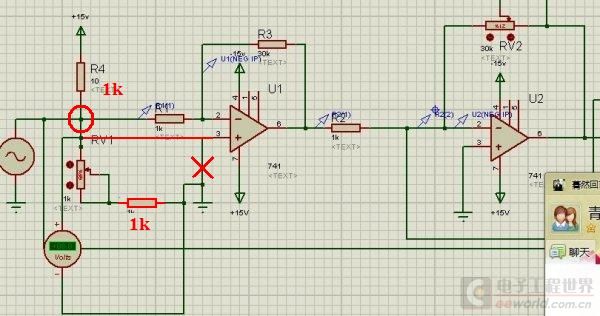

不是这么个作法。增益降到很低正是因为信号源被短路。

这样

如果后级增益较大，R4和新增加的两支电阻数值可以加大到10k甚至更大。因为电位器上取出的偏置电压也与信号源信号放大同样的倍数。
R4和新加的电阻以及电位器也可以放到U2同相输入端。
将电位器中心滑动头与下端断开，中心滑动端接运放同相输入端更好一些。

现在我们老师要我们把放大器统一改成TL082了，接下来偏置又要重新弄了，你说用双电源和单电源加在偏置两端哪一种更好，而且偏置电阻把他放在第一个放大器前面好，还是放在两个的中间比较好

设计并制作一个放大器，放大倍数可调，偏置可调。
二、要求
1、        基本要求
（1）输入阻抗≥1kΩ；单端输入、输出；放大器负载电阻500Ω。
（2）3dB通频带10Hz~20KHz，起伏≤1dB。
（3）最大增益≥40dB，增益手动可调。
（4）偏置范围0~3V，手动可调。

741单位增益带宽不到1MHz，TL082为4MHz。你的放大器高端要求20kHz，增益为100倍，那么若用单级放大，单位增益带宽要求至少2MHz，741已经不够，TL082勉强可以。但频率20kHz时负反馈已经相当小。
用TL082，两级放大，可行。

双电源比较简单。

偏置放到第二级同相输入端较好。电位器两边的两支电阻根据电位器数值和要求的偏置范围选取，留出一定余量。
此时第二级运放同相输入端(即电位器中点)对地应该有支电容才好。
