【求助--描述更新】关于变压器升压电路的

2019-03-25 17:29发布

本帖最后由 caterwang 于 2014-2-22 23:25 编辑

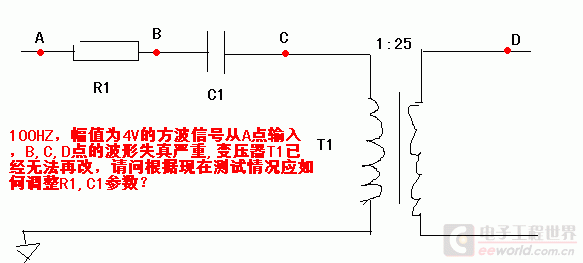

问题:有一个100HZ,4V Vpp的方波信号从A点输入。分别测了A,B,C,D点波形,波形严重失真,求大哥大姐指条明路,如何调试,变压器已经定型了,现在能改的东西只有R1,C1这两个器件了,根据现在测试结果,参数如何变呢?
现在的测试条件:
现在R1=100,C1=4uF,变压器1:25【初级75匝,次级1875匝】,
EE30的磁芯

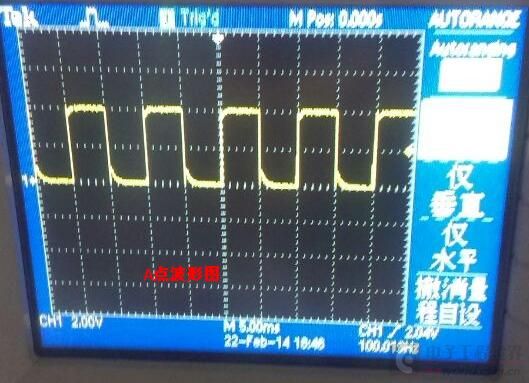

A
A A

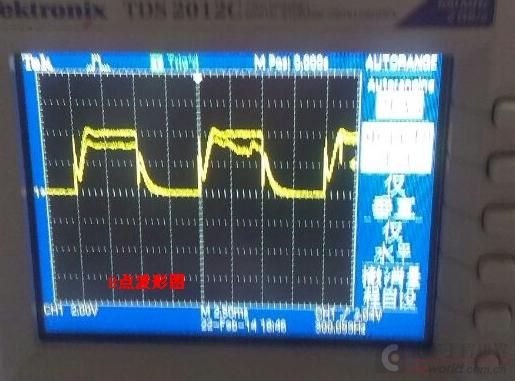

B

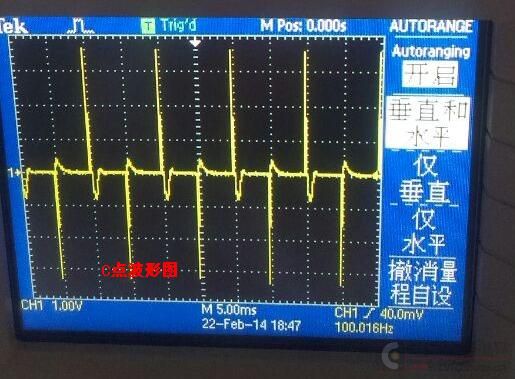

C

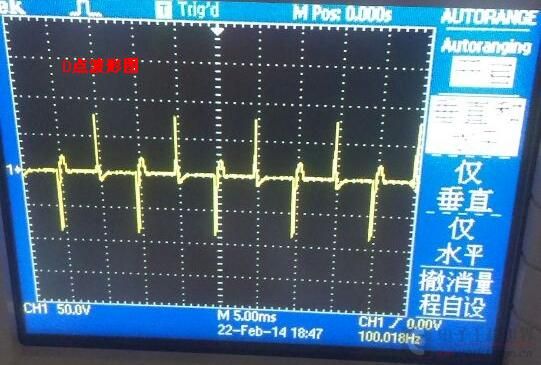

D



此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
1条回答
chunyang
1楼-- · 2019-03-25 21:21
< 对于100Hz的信号,变压器必须使用硅钢片而不能用铁氧体,RC元件也是不必要的,直接将低压交流信号接到变压器初级上即可。
