玩过TFT彩屏的都进来帮忙找找问题呗

2019-03-23 19:02发布

站内问答 / STM32/STM8
9848 9 1367

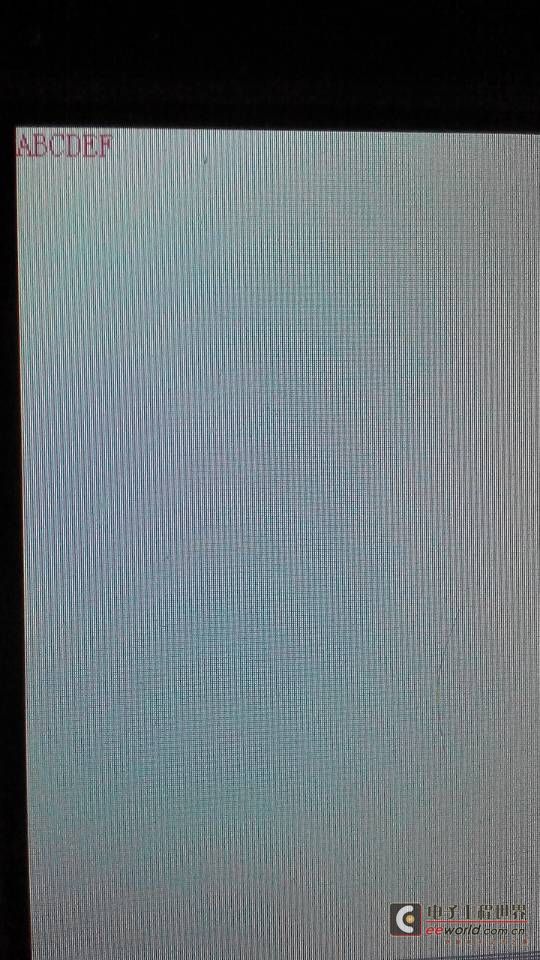

为什么会出现这种情况呢

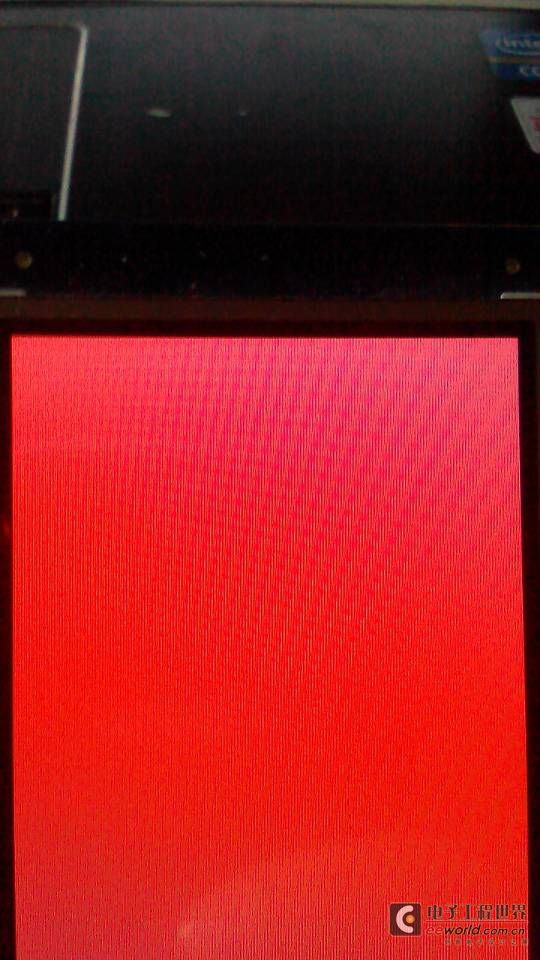

刷屏时没问题的
3BBFAB81EB419EBF2C2E079A0466C21E.jpg 1.jpg

int main(void)
{
//          u8 x=0;
        u8 lcd_id[12];                        //′æ·ÅLCD ID×Ö·û′®
        delay_init();                     //Ñóê±oˉêy3õê¼»ˉ
        NVIC_Configuration();          //éèÖÃNVICÖD¶Ï·Ö×é2:2λÇàÕ¼óÅÏ輶￡¬2λÏìó|óÅÏ輶
        uart_init(9600);                 //′®¿ú3õê¼»ˉÎa9600
        LED_Init();                             //LED¶Ë¿ú3õê¼»ˉ
        LCD_Init();
        POINT_COLOR=RED;
  while(1)
        {
                POINT_COLOR=RED;
                LCD_ShowString(64,0,320,16,16,"ABCDEF");
                delay_ms(1000);
        }
}

void LCD_ShowString(u8 x,u8 y,u8 width,u8 height,u8 size,u8 *p)
{
        u8 x0=x;
        width+=x;
        height+=y;
    while((*p<='~')&&(*p>=' '))
    {
        if(x>=width){x=x0;y+=size;}
        if(y>=height)break;//íË3ö
        LCD_ShowChar(x,y,*p,size,0);
        x+=size/2;
        p++;
    }
}
void LCD_ShowChar(u16 x,u16 y,u8 num,u8 size,u8 mode)
{
  u8 temp,t1,t;
        u16 y0=y;
        u16 colortemp=POINT_COLOR;
        num=num-' '；
        if(!mode) //·Çμt¼ó·½ê½
        {
            for(t=0;t<size;t++)
            {
                                if(size==12)temp=asc2_1206[num][t];
                                else temp=asc2_1608[num][t];
                                for(t1=0;t1<8;t1++)
                                {
                                                if(temp&0x80)POINT_COLOR=colortemp;
                                                else POINT_COLOR=BACK_COLOR;
                                                LCD_DrawPoint(x,y);
                                                temp<<=1;
                                                y++;
                                                if(x>=lcddev.width){POINT_COLOR=colortemp;return;}//
                                                if((y-y0)==size)
                                                {
                                                        y=y0;
                                                        x++;
                                                        if(x>=lcddev.width){POINT_COLOR=colortemp;return;}//
                                                        break;
                                                }
                                }
            }
        }else
        {
            for(t=0;t<size;t++)
            {
                        if(size==12)temp=asc2_1206[num][t];  //
                        else temp=asc2_1608[num][t];                 //
            for(t1=0;t1<8;t1++)
                        {
                    if(temp&0x80)LCD_DrawPoint(x,y);
                                temp<<=1;
                                y++;
                                if(x>=lcddev.height){POINT_COLOR=colortemp;return;}//
                                if((y-y0)==size)
                                {
                                        y=y0;
                                        x++;
                                        if(x>=lcddev.width){POINT_COLOR=colortemp;return;}//
                                        break;
                                }
                        }
            }
        }
        POINT_COLOR=colortemp;
}
void LCD_SetCursor(u16 Xpos, u16 Ypos)
{
          LCD_WR_REG(lcddev.setxcmd);
                LCD_WR_DATA(Xpos>>8);
                LCD_WR_DATA(Xpos&0XFF);
                LCD_WR_REG(lcddev.setycmd);
                LCD_WR_DATA(Ypos>>8);
                LCD_WR_DATA(Ypos&0XFF);
}                   此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
9条回答
眼大5子
1楼-- · 2019-03-23 23:46
 精彩回答 2  元偷偷看……
楞伽山人
2楼-- · 2019-03-24 05:38
眼大5子 发表于 2013-12-24 19:28
没玩过，友情帮顶

好吧
dontium
3楼-- · 2019-03-24 06:02
扫描是隔一点的，即第一次按顺序写奇数点，第二次写偶数点。
楞伽山人
4楼-- · 2019-03-24 07:09
 精彩回答 2  元偷偷看……
dontium
5楼-- · 2019-03-24 10:48
楞伽山人 发表于 2013-12-26 17:14
那出现这情况的原因到底是什么呢

是LCD的驱动IC的设置问题，仔细看看它的手册。

过去我遇到过这种情况，换一种设置就可以逐点写入了。
楞伽山人
6楼-- · 2019-03-24 15:18
dontium 发表于 2013-12-26 17:19
是LCD的驱动IC的设置问题，仔细看看它的手册。

过去我遇到过这种情况，换一种设置就可以逐点写入了。

兄弟，表示没听明白可否再指点指点/
