这个还得靠你自己来。你有硬件，其他人没有，无法验证。
PWM输出功能不复杂，对照寄存器搞吧。

那有没有大致的思路呢，不是明白呢

PIC的8位MCU配置PWM还是要有注意的地方，我刚开始使用这个模块也费了点时间。明天我将以前做的程序发上来给你参考下。

新人进来学习，坐下听行家解答

PWM设置相关的程序示例：（源于正常产品中程序的节选）
使用的MCU型号：PIC12F615
MCU使用频率：8MHz（时钟节拍为2MHz）
PWM功能：使用CCP1模块，在GPIO2管脚上输出频率为16KHz,脉宽可变的PWM信号（分辩率接近7位）
此时，PWM中CCP1的比较数量最大值是：2MHz/16KHz=125,（PWM_MAX＝125）
那么，CCP1模块的数据是：

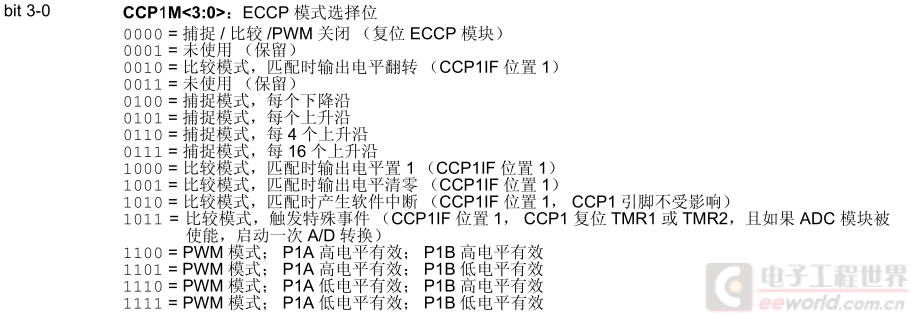

   ①  CCP1CON = 0x0C; //普通PWM模式,CCP1输出高电平有效


     高电平有效，指的是在PWM开始时，管脚输出H电平，当CCP1的数据达到设定值后，IO输出L电平。
   ②CCPR1L = (PWM_MAX);
      产品中，先是将PWM设定为最高，再向下调节；这段指的是PWM的输出管脚目前恒为H电平。
   ③T2CON = 0x00;
      T2的前后分频均为1，目前是关闭T2的，等管脚设置完成后再打开。
    ④PR2 = (PWM_MAX-1)；
      此处是重点：PR2的值一定要比设定的最大脉宽值少1，否则在最大脉宽时，PWM输出将不正常。

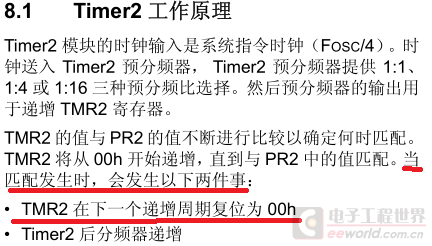

      原因在于T2与PR2匹配后，到下个递增周期时才复位为0：
