【已解决】pic16lf1823单片机引脚初始化问题

2019-03-25 18:50发布

站内问答 / PIC单片机
10650 6 1049
本帖最后由 Tobey 于 2017-3-22 12:10 编辑

       和室友写了个简单的LED翻转程序，触摸感应区时翻转LED状态，由于LED输出电平在单片机初始化后是随机的，想让LED灯一开始是绿灯亮，之后再进行翻转操作，然而只要在进入循环前对LED引脚进行配置，程序运行结果就不对：触摸时LED状态翻转，随即又恢复至原来状态～～～若在进入循环前不对LED引脚进行配置，那么程序运行就正常，但是LED灯的初始状态就成随机的了，据说这段程序从开始就是错误的~~~然而我们还是没找到问题的出处，，

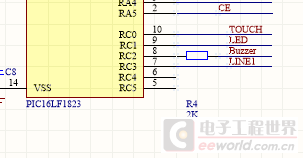

相关原理图：
QQ图片20170321211801.png 123.png

代码：
  1. #include<pic16LF1823.h>
  2. void main()
  3. {
  4.         static bit led_status;                 //定义一个静态的位变量
  5.         ANSELC=0;
  6.     TRISCbits.TRISC1=0;                        // 配置LED引脚为输出
  7.         PORTCbits.RC1 = 1;                  // 去除这行代码则LED翻转正常～～～
  8.         TRISCbits.TRISC0=1;                        // 配置触摸感应引脚为输入
  9.         led_status = RC1;                   //把LED灯的当前状态赋给变量led_status
  10.
  11.     while(1)
  12.     {
  13.                 if(RC0==1)                                 // 检测到触摸信号
  14.         {
  15.                         led_status=~led_status;
  16.                         while(RC0)
  17.                         RC1=led_status;                // 翻转LED灯状态

  19.                 }

  21.         }
  22. }
复制代码


此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
huaiqiao
1楼-- · 2019-03-25 23:47
 精彩回答 2  元偷偷看……
低调的路人
2楼-- · 2019-03-26 00:59
为什么不初始化参数呢？
Tobey
3楼-- · 2019-03-26 04:11
低调的路人 发表于 2017-3-21 21:52
为什么不初始化参数呢？

问题就在于初始化后程序运行不对啊，，，
huaiqiao
4楼-- · 2019-03-26 08:32
没用过pic的这个片子，但是你可以连接仿真器，debug下看寄存器的值啊。通过判断寄存器的值，确定你的程序在哪里配置的不对啊。
Tobey
5楼-- · 2019-03-26 10:11
huaiqiao 发表于 2017-3-22 09:25
没用过pic的这个片子，但是你可以连接仿真器，debug下看寄存器的值啊。通过判断寄存器的值，确定你的程序在 ...

       pic这块并不是我负责的，我也不了解PIC单片机，，从网上找了别人写的代码参考着写了这么个测试用例，，       问题已经解决了，主要问题出在头文件及配置上，，，正确代码如下：
  1. #include<pic.h>

  3. __CONFIG(FOSC_INTOSC&WDTE_OFF&PWRTE_ON&MCLRE_OFF&CP_ON&CPD_OFF&BOREN_ON&CLKOUTEN_OFF&IESO_ON&FCMEN_ON);
  4. __CONFIG(PLLEN_OFF&LVP_OFF) ;//配置位

  6. void delay(unsigned int x)
  7. {
  8.         unsigned int y,z;
  9.         for(y=x;y>0;y--)
  10.                 for(z=25;z>0;z--);
  11. }

  13. void IO_Init(void)//初始化IO
  14. {
  15.   ANSELC=0;          //将RC口全部设置成数字口，
  16.   TRISCbits.TRISC1=0;//设置RC1为输出
  17.   PORTCbits.RC1=1;   //设置输出高电平，即关闭灯
  18.
  19.   TRISCbits.TRISC0=1;//设置RC0为输入
  20.   WPUCbits.WPUC0=1;  //设置输入上拉
  21. }

  23. void main(void)
  24. {
  25.            static bit temp = 0; //定义一个静态的变量

  27.         IO_Init();

  29. //        temp = RC1;   //把RC1 LED灯的当前状态赋给变量temp   RC1是输出模式，读取到数据？这地方不对，建议不用

  31.     delay(1000);  //等一秒，让触摸板校正
  32.           while(RC0);          //等到校正结束

  34.     while(1)
  35.     {
  36.        if(RC0==1)//按下触摸板
  37.        {
  38.                         while(RC0);//等触摸板变回0，即松开手指
  39.                         {
  40.                                 temp=~temp;//每按一次，位变量temp取反一次
  41.                                 PORTCbits.RC1=temp;//要是第一次触摸，灯不亮，第二次触摸，灯亮，static bit temp = 0; 改为static bit temp = 1;即可
  42.                         }
  43.        }
  44.     }
  45. }
复制代码
13430885511
6楼-- · 2019-03-26 13:25
谢谢，楼主分享

谢谢，楼主提供的场地。如果需要PIC原装正品的单片机或者可以替代的单片机可以联系我（不需要修改PCB资料，程序可以共用）
