课题中需要使用dspic33FJ128MC506的AD采样部分，我看书以及数据手册，对于一些概念还不是特别清楚，希望有人能指点一下。

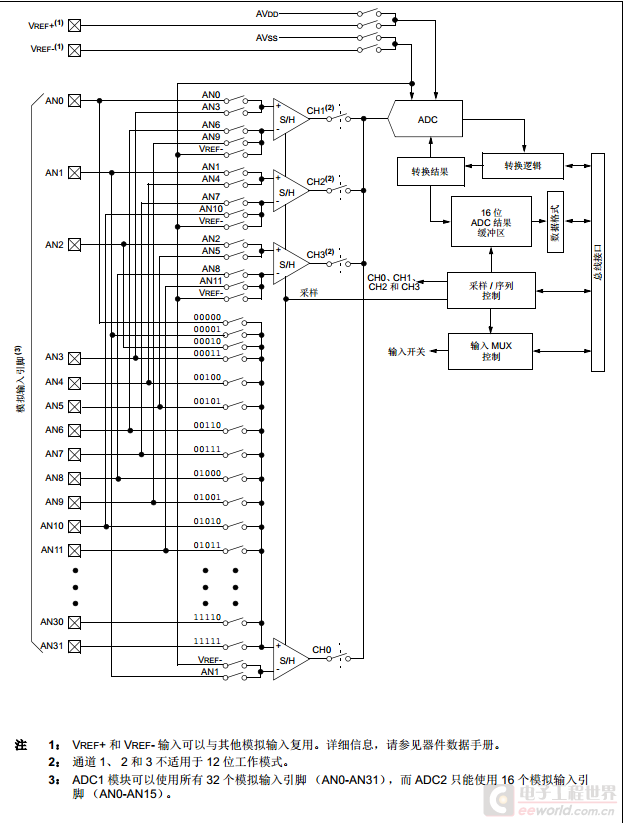

1、“通道”、“同相”、“反相”、“多路开关”这些具体是什么含义，因为两个寄存器AD1CHS0和AD1CHS123，分别是对ADC1输入通道0和输入通道1、2、3选择的配置，还有包括多路开关A、B，我对照ADC1的内部结构框图看越看越糊涂，不知道和图中哪里对应，现在对ADC的采样很迷惑。
2、AD1CSSH和AD1CSSL是对AD1输入扫描选择寄存器配置，这里“扫描”具体是指什么？
PS：说一下我课题的需求，我就是要对4个模拟量进行采样，采样速率不需要很高，1S采一个数即可，也不需要4个量同时采，分开采集即可。我现在电路板画好了，4路模拟量接的是AN2、AN3、AN4、AN5，看结构图中AN2和AN5是一个S/H的正相输入，不太确定是否可以这样？还是说4个模拟量必须要对应4个S/H？已经晕了，希望有人帮忙啊，小女子感激不尽啊。
此帖出自小平头技术问答
1、“通道”、“同相”、“反相”、“多路开关”这些具体是什么含义，因为两个寄存器AD1CHS0和AD1CHS123，分别是对ADC1输入通道0和输入通道1、2、3选择的配置，还有包括多路开关A、B，我对照ADC1的内部结构框图看越看越糊涂，不知道和图中哪里对应，现在对ADC的采样很迷惑。
2、AD1CSSH和AD1CSSL是对AD1输入扫描选择寄存器配置，这里“扫描”具体是指什么？
PS：说一下我课题的需求，我就是要对4个模拟量进行采样，采样速率不需要很高，1S采一个数即可，也不需要4个量同时采，分开采集即可。我现在电路板画好了，4路模拟量接的是AN2、AN3、AN4、AN5，看结构图中AN2和AN5是一个S/H的正相输入，不太确定是否可以这样？还是说4个模拟量必须要对应4个S/H？已经晕了，希望有人帮忙啊，小女子感激不尽啊。
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
印象中ADC好像有16字的缓冲区，就是最多存16个结果，可以设置转换多少次后产生中断。
可以自己建一个缓冲区，每次转换后将结果保存进去，这样最灵活，不受硬件限制。
MCU内部有模拟开关，可以将多个GPIO切换到同相或反相端，这样就是采集多个通道，但是一次只能一个通道。
建议一是可以先用microchip自己的MCC，它可以用图形化方式帮助你配置外设和产生基本代码。不用看复杂的寄存器，对初学者非常有帮助。
ADC还有自动扫描、连续转换、中断模式等，这些也可以后面在逐步深入了解。
谢谢，这个MCC是什么呀
还有，关于采样多路开关是什么含义？DSPIC33F中可以设置A,B，两个开关交替使用和一直使用一个开关有什么区别？谢谢
