maychang 发表于 2016-6-7 21:26
看不到图，当然也就找不到1、2、3和Vpp以及电容。
顺便说一句：Vpp通常用来表示交流电压的峰峰值。

不好意思  图片没传上去


二白啊啊 发表于 2016-6-7 22:07
不好意思  图片没传上去

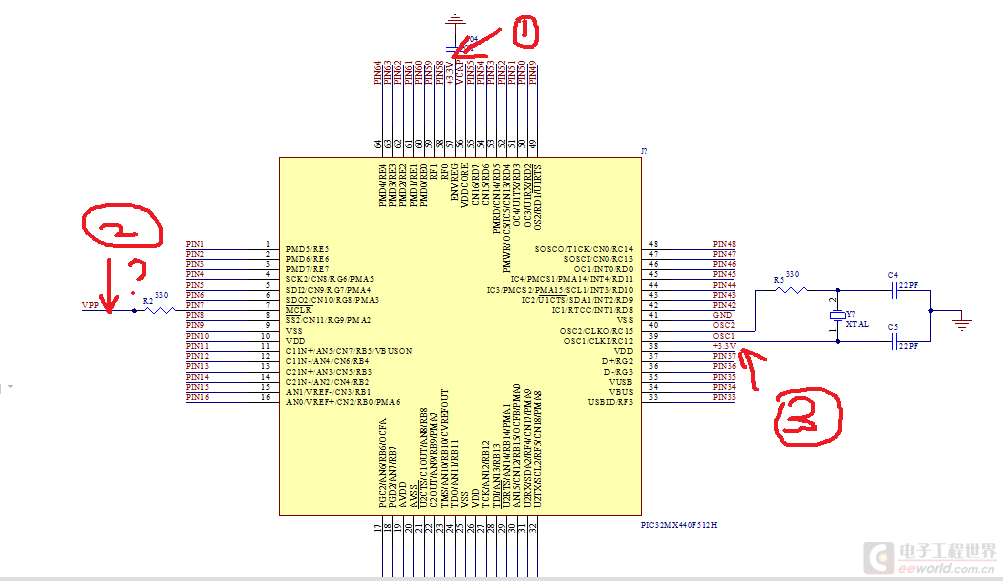

图片上的1  上边写的3.3v为什么加了电容
2的地方vpp是哪里？
3的地方3.3v是接3.3v电源还是表示输出3.3v？

1.  通常来说，最好给每个vcc、vdd之类的引脚都加去耦电容，加几个加多大一般数据手册上会有要求。2. vpp在哪里要在电路图中寻找。一般来说这个都是接仿真器或者编程器的专用引脚。但是从图上看，这个应该是复位引脚。
3. 3的地方表示输入

原理中，“网络标号”就是给网络（或者说是线的连接）一个名字。凡是安全相同的网络标号，都是连接在一起的。

二白啊啊 发表于 2016-6-7 22:07
不好意思  图片没传上去

上面二位都说过了。
同一付图中，标号相同的线是联接在一起的。(3)处标注+3.3V，引脚为VDD，即芯片电源引脚，那么(1)处这个引脚也是接3.3V电源。
Vpp看不出是什么。

一般这些电容都是旁路或是去耦电容！楼上几位的说的很对！
