JTAG的问题

2019-03-23 19:05发布

站内问答 / STM32/STM8
2877 4 1749

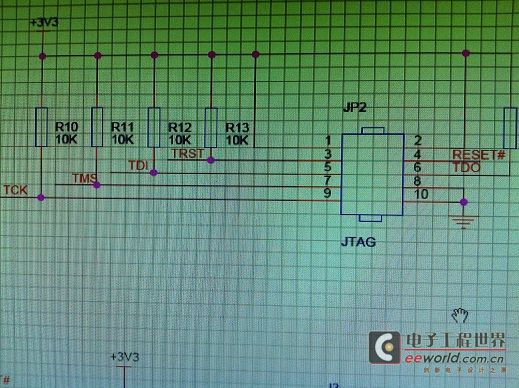

我在公司看到一位大侠画的STM32F107的板子，看到他的JTAG是这么画的 IMG_0177.JPG
但是我百度搜了下，JTAG 10针的不是应该这么定义吗：
1. TCK TCK
2. NC NC
3. TDO TDO
4. Vtref VCC
5. TMS TMS
6. nSRST RESET
7. NC / Vsupply NC / VCC JTAG ICE仿真器：VCC；JTAG ICE mkII仿真器：NC
8. nTRST NC ATMEL尚且保留该端口，如今暂不使用它，未来可能会使用
9. TDI TDI
10.GND GND


那位大侠解释下，JTAG口应该有标准的吧？刚接触这个，求指导 此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
zhaojun_xf
1楼-- · 2019-03-24 02:16
/ 还是建议使用SWD吧，4条线完成：
1. VCC，
2. SWDIO
3. SWCLK
4. GND
yanjianguo
2楼-- · 2019-03-24 03:04
 精彩回答 2  元偷偷看……
lcofjp
3楼-- · 2019-03-24 04:14
现在你基本都用SW接口，没必要先搞清楚JTAG在搞SW，否则就是迂腐吧。
要么你就搞20Pin的JTAG，仿真器出来的都是20Pin，你再转个10Pin，累不累？
youluo
4楼-- · 2019-03-24 07:23
JTAG的那几个角是固定的。只是画法不一样而已。比如市场上的JLINK8是20PIN。430的GTAG14PIN。dsP的GTAG也是14pin.但是顺序和430的不一样。只要你把仿真器和板子的pin对应起来就没问题的。
