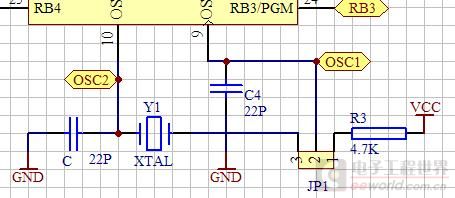

大家看看PIC16F877A的OSC1引脚这样接是啥意思

2019-03-25 19:14发布

为何这里不是接石英晶振电路 为何这里不是接石英晶振电路 为何这里的OSC1不是接石英晶振电路呢?各位大虾,本人菜鸟,谢谢指教
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
8条回答
chunyang
1楼-- · 2019-03-26 02:21
这个电路应为外接时钟源或采用内置时钟时的电路,跳线用于选择。
qq523431135
2楼-- · 2019-03-26 05:26
 精彩回答 2  元偷偷看……
chunyang
3楼-- · 2019-03-26 09:26
qq523431135 发表于 2014-2-22 21:32
这个 我是在使用PIC的CPP1进行比较捕捉时候接的    此时是不是使用内部的TMR1所以就不用外接时钟了    谢 ...

这个电路是你设计的么?
时钟源在编程时设定,跟什么比较、捕捉无关。
qq523431135
4楼-- · 2019-03-26 12:29
chunyang 发表于 2014-2-22 21:34
这个电路是你设计的么?
时钟源在编程时设定,跟什么比较、捕捉无关。

哦  这样啊    这个不是我设计的  我是新手  我在看别人的资料   然后看不懂了 才发帖的
qq523431135
5楼-- · 2019-03-26 17:11
chunyang 发表于 2014-2-22 21:34
这个电路是你设计的么?
时钟源在编程时设定,跟什么比较、捕捉无关。

哦  这样啊    这个不是我设计的  我是新手  我在看别人的资料   然后看不懂了 才发帖的
youmcu
6楼-- · 2019-03-26 19:05
PIC16F877A有RC HS XT LP四种振荡方式,你图示为RC方式,我设计的切换方式:  JP1    1 2连=RC   2 3连=XT...
