最近打算用PIC18F4550做个USB的东西，打算先在protues上仿真一下，但是usb模块一直没有工作，有没有熟悉这块的朋友帮忙看一下，是不是我初始化上面有问题呢？或者是protues的电路图有问题？


我的代码：

#include <htc.h>
#include <p18f4550.h>


#pragma config MCLRE = 0
#pragma config WDT = OFF
#pragma config VREGEN = 1
#pragma config FOSC = HSPLL_HS
#pragma config USBDIV = 2
#pragma config CPUDIV = OSC1_PLL2
#pragma config PLLDIV = 1

static unsigned char BD0STAT_OUT @         0x400;
static unsigned char BD0CNT_OUT  @        0x401;
static unsigned char BD0ADRL_OUT @        0x402;
static unsigned char BD0ADRH_OUT @        0x403;
static unsigned char BD0STAT_IN  @        0x404;
static unsigned char BD0CNT_IN          @        0x405;
static unsigned char BD0ADRL_IN  @        0x406;
static unsigned char BD0ADRH_IN  @        0x407;

void init(void);

void main(void)
{
        TRISB=0;
        PORTB=0x0f;

        init();

        while(1);
}

void init(void)
{
        GIE = 1;
        PEIE = 1;
        USBIE = 1;

        UPUEN = 1;
        PKTDIS = 0;
        UTRDIS = 0;
        FSEN = 1;

        BD0STAT_OUT = 0x00001100;              //调试的时候发现对这个寄存器的设置没有生效，寄存器仍然是0，所以推测是usb模块没有工作。
        BD0CNT_OUT = 0x40;
        BD0ADRL_OUT = 0x00;
        BD0ADRH_OUT = 0x05;

        UEP0 = 0b00010110;
        UIE = 0b01111111;

        USBEN = 1;
}

void interrupt intfunc(void)
{
        int i;

        if(UIR!=0)
                PORTB = 0xf0;                   //仿真时，此处UIR一直都是0

        USBIF = 0;
}

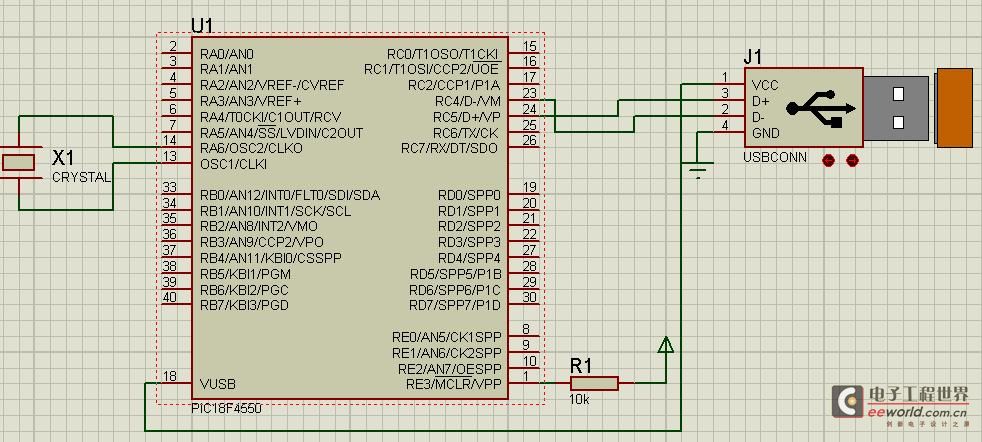

这是protues里的电路：
