gs001588 发表于 2018-12-5 18:37 关键是16V掉了。 量一下24V还对不对，用手靠近24转16V的317，看看烫不烫。
chenbingjy 发表于 2018-12-6 08:56
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 chenbingjy 的问题《TFT液晶屏供电问题》','https://www.xiaopingtou.net/q-192.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
317有个耗散功率限制,和压差有关系.
量一下24V还对不对，用手靠近24转16V的317，看看烫不烫。
24V还对。24V转16V的317很烫，其他两个不烫
不能只看你的负载功率，还得看317的功率。

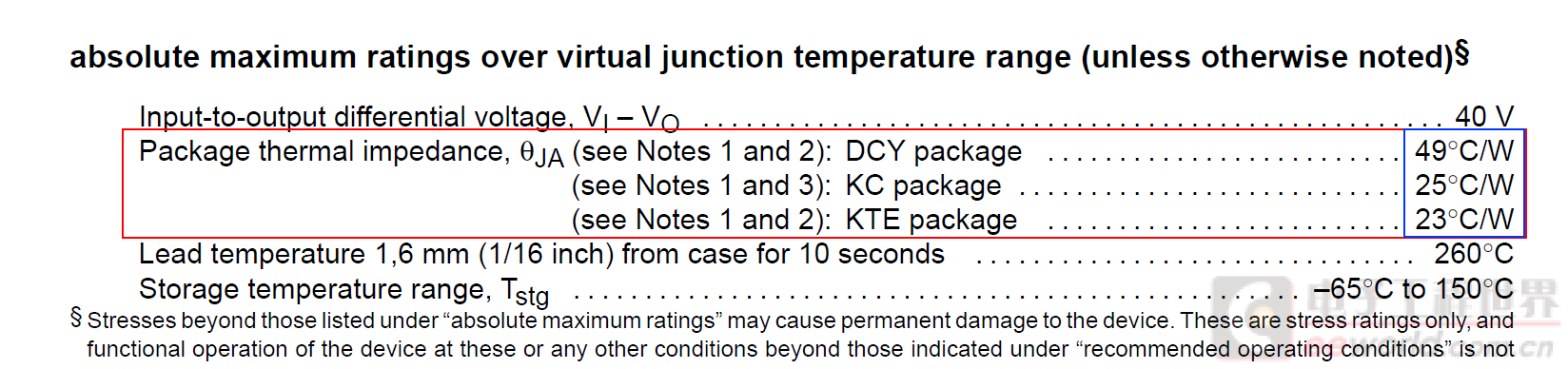

如果你用的是DCY封装的，那么当24转16时，电压降了8V，只要电流为120mA，那么在317上消耗的功率就是1W了，根据热阻的情况，结温将高出环境温度49度。最大结温才125度，自身消耗2W功率已经顶天了，也就是说顶多250mA带载能力。
KC和KTE封装热阻小，散热效果要好一些。
直接用16V供电，不要过317，测一下实际电路的负载电流有多少。
