求助上拉电阻的接法问题

2019-03-25 19:24发布

8632 3

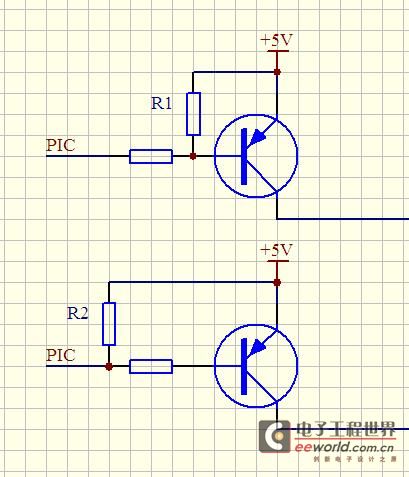

图中R1和R2是上拉电阻，PIC是接单片机的IO口，想问下哪种接法好？各有什么优点吗？此帖出自小平头技术问答

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

3条回答

1楼-- · 2019-03-26 03:40

个人觉得第一种比较好~
第二种，三极管的BE结会将单片机的IO口钳位！

2楼-- · 2019-03-26 05:37

第1种接法时给PNP管的B极上啦，
第2种接法上对PIC输入脚提供上拉电平。

3楼-- · 2019-03-26 05:43
