关于逻辑分析仪采样率和通道带宽的问题

2019-03-25 20:08发布

问题基于LPC-Link2 + 自制的外扩板。
官方外扩板将采样速率限制在100M,我实际测试发现可以将sgpio的采样频率提升到200M(未超频,对这个外设超频可以更高),且采样获得的逻辑正常。

现在发现这样一个问题:
如果我用200M的采样率去采50M的方波,获得的数据都是001100110011这种;但一旦将目标方波频率提升到100M,获得的数据就不正常了,类似010111111111010101011111111。

我怀疑是LPC4370的IO输入带宽不够,更高的频率被过滤了,

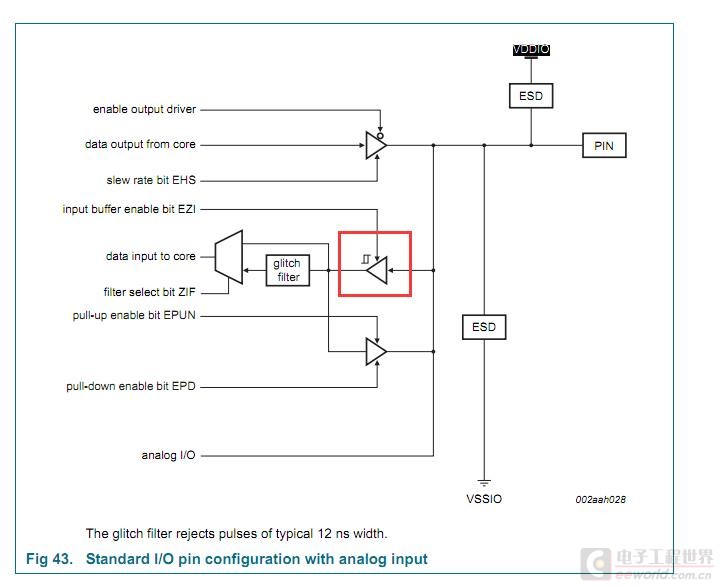

下面这个输入缓冲有作案嫌疑

这样的200M采样率还有意义吗?

此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
le062
1楼-- · 2019-03-26 01:19
 精彩回答 2  元偷偷看……
dragongtr
2楼-- · 2019-03-26 07:13
采样率不足。。。根据香农定理Fs>2F0你输入100M的信号已经超过了采样极限了,采出来的信号是错乱的有一点都不奇怪
le062
3楼-- · 2019-03-26 08:41
dragongtr 发表于 2016-10-10 14:04
采样率不足。。。根据香农定理Fs>2F0你输入100M的信号已经超过了采样极限了,采出来的信号是错乱的有一点都 ...

嗯,是有这个原理。
理想情况下两倍采样是可以获得010101的数据的,这儿拿不到应该是通道带宽的问题,不过这种低成本逻辑分析能进行50M的状态采样已经很不错了。 DSlogic那款400M产品的通道带宽也是50M
xidaole
4楼-- · 2019-03-26 14:17
“sgpio的采样频率提升到200M”;这个是使用DMA实际?还是外面再挂个SRAM?
le062
5楼-- · 2019-03-26 16:37
xidaole 发表于 2017-2-19 22:20
“sgpio的采样频率提升到200M”;这个是使用DMA实际?还是外面再挂个SRAM?

不是,还是用cpu搬运的
