LPC1114的串口中断处理函数有点不懂

2019-03-25 20:09发布

站内问答 / NXP MCU
2776 12 964
可以帮忙解释一下这段代码吗？官方例程里void UART_IRQHandler(void);的一段，就是IIR寄存器的IIR_RDR可以标识接收中断，IIR_RLS又细分出来一个LSR_RDR也是标识接收中断，后面接收的代码都是一样的。我就不清楚了，接收的时候程序到底是走到哪里呢？
  2. if (IIRValue == IIR_RLS) /* Receive Line Status */
  3.   {
  4.     LSRValue = LPC_UART->LSR;
  5.     /* Receive Line Status */
  6.     if (LSRValue & (LSR_OE | LSR_PE | LSR_FE | LSR_RXFE | LSR_BI))
  7.     {
  8.       /* There are errors or break interrupt */
  9.       /* Read LSR will clear the interrupt */
  10.       UARTStatus = LSRValue;
  11.       Dummy = LPC_UART->RBR; /* Dummy read on RX to clear
  12. interrupt, then bail out */
  13.       return;
  14.     }
  15.     if (LSRValue & LSR_RDR) /* Receive Data Ready */
  16.     {
  17.       /* If no error on RLS, normal ready, save into the data buffer. */
  18.       /* Note: read RBR will clear the interrupt */
  19.       UARTBuffer[UARTCount++] = LPC_UART->RBR;
  20.       if (UARTCount == BUFSIZE)
  21.       {
  22.         UARTCount = 0; /* buffer overflow */
  23.       }
  24.     }
  25.   }
  26.   else if (IIRValue == IIR_RDA) /* Receive Data Available */
  27.   {
  28.     /* Receive Data Available */
  29.     UARTBuffer[UARTCount++] = LPC_UART->RBR;
  30.     if (UARTCount == BUFSIZE)
  31.     {
  32.       UARTCount = 0; /* buffer overflow */
  33.     }
  34.   }
复制代码
[ 本帖最后由 zhaojun_xf 于 2012-4-26 07:41 编辑 ] 此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
12条回答
zhaojun_xf
1楼-- · 2019-03-26 04:06
 精彩回答 2  元偷偷看……
qq243612935
2楼-- · 2019-03-26 05:21
非常感谢赵俊版主的解答，代码是什么意思我能看懂，关键是不知道为什么要这么写。我测试过了，程序是走到else if (IIRValue == IIR_RDA)这个分支里的，但if (LSRValue & LSR_RDR)这个分支里的代码又是做什么用的呢？为什么一个接收中断要有两个中断标识，而且对两个不同的中断标识处理的代码都是一样的。这两个标识分别叫接收数据准备好RDR和接收数据可用RDA，有什么区别，数据手册上说得都不清楚。
还要补充一个问题，IIR_CTI是标识什么的，是指接收超时中断吗？Auto-baud 超时中断指的又是什么。因为我希望有这样的功能，5秒之内串口没有接收到返回值要触发一次中断，但不知道怎么去实现。
还有，我拿ULINK仿真的时候，串口中断函数进不去，最后拿个LED来指示的
zhaojun_xf
3楼-- · 2019-03-26 10:52

从中断函数可以看出，UART有多种中断。不同情况进入不同中断，使用服务函数中有这两种判断，至于什么情况下进入什么中断，跟初始化中断有关。超时中断一般都是使用多字符接收缓冲时有效，例如设置8字节缓冲，那么应该会连续接收8字节，如果中有一定是时间间隙将产生超时中断。 至于ULINK不进断点，这个

不好说，我一般都使用JLINK，感觉比ULINK稳定。



如果你要每字节中断，而且要超时，可以使用定时器实现超时判断。

[ 本帖最后由 zhaojun_xf 于 2012-4-26 19:47 编辑 ]
qq243612935
4楼-- · 2019-03-26 13:01
例程里初始化的是LPC_UART->IER = IER_RBR | IER_RLS; 而且数据手册上是说当RBR包含未读字符时，LSR_RDR就被置位，那按理来说if (LSRValue & LSR_RDR)这个分支也应该会进去啊，但事实上它没有进去，而且我想不到还有什么其它的情况可以进到这个分支里，就是这里我不明白。
zhaojun_xf
5楼-- · 2019-03-26 18:20

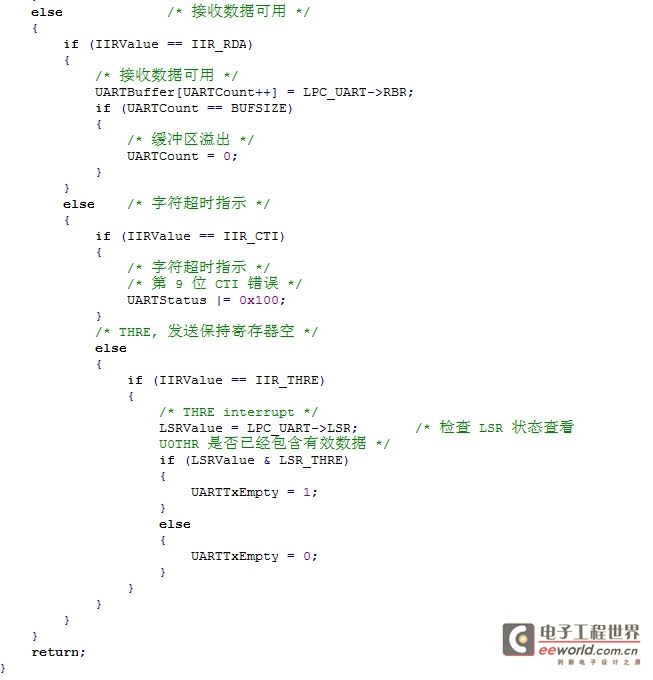

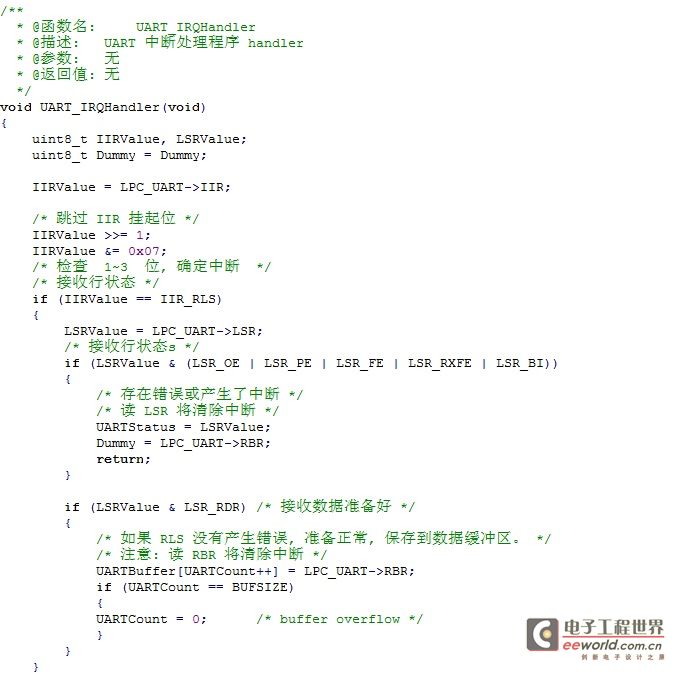

你的问题是没有看懂程序流程吧，我把它对齐了，你再看看就明白了。因为你的程序根本没有进入IIR_RLS中断，所以不会进入LSR_RDR中断。。。。。。











[ 本帖最后由 zhaojun_xf 于 2012-4-27 08:13 编辑 ]
qq243612935
6楼-- · 2019-03-26 21:07
额，确实是理解错了，又看了一下数据手册，只有接收产生错误时才将IIR_RLS置位，然后进IIR_RLS中断，之前是以为LSR_RDR置位也会导致IIR_RLS置位。
但是数据已经是错的，为什么还要用UARTBuffer把它接出来啊？
