在使用LPC4357的EMC-CS0外接K9F1G08U0E这个NAND时。
如果在配置EMC的时候，启用了Buffer enable这个功能的话，即

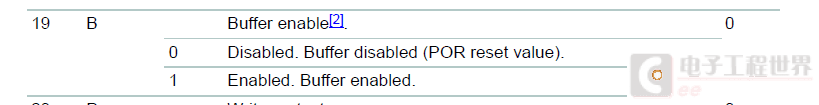

将STATICCONFIG0 - (Static Memory Configuration registers:0x4000 5200)寄存器的19bit
设置为1时。
这时，对NAND的操作就会存在问题。导致读出的数据错误。
需要在read/write nand的操作，始ALE/CLE和DATA的操作中都需要插入延时，才能保证读出的数据是对的。

这个功能是怎么个用法呢？文档上也没有找到相关说明
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
zhaojun_xf
1楼-- · 2019-03-25 23:30
_NXP LPC1000_ 这个芯片时序中应该有时间限制，可以看手册获取
jplzl10000
2楼-- · 2019-03-26 04:07
本帖最后由 jplzl10000 于 2016-10-25 17:33 编辑

DDDDDDDDDDD
jplzl10000
3楼-- · 2019-03-26 06:26
zhaojun_xf 发表于 2016-10-25 15:49
这个芯片时序中应该有时间限制，可以看手册获取

应该和时序没多大关系。主要还是因为设置了这个BUFF ENABLE，造成的EMC时序或是读取出了问题。
这个有可能和外接的NAND的类型也有关系吧。K9F1G08是8bit的，如果是并口的像S29这样的可能就会需要开启BUFF ENABLE吧
