有关LPC812最小系统版的问题

2019-03-25 20:10发布

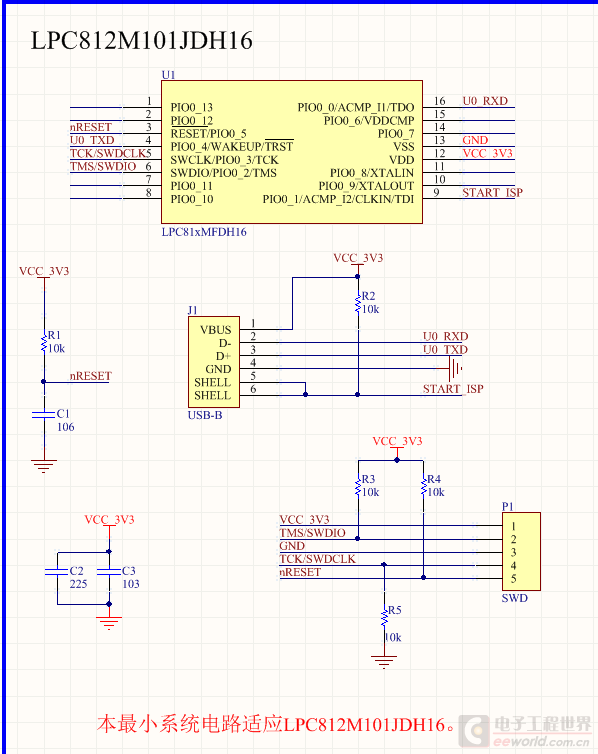

如图  这是我参考LPC812M101JDH20最小系统画的原理图,主要是用来做加密狗用。不过现在把程序烧进去单片机并没有运行。不知道是什么情况,求各位大神给个建议啊
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
8条回答
风哥哥
1楼-- · 2019-03-26 02:35
_NXP LPC1000_ 程序是没有问题的,在LPC812的最小系统版上验证过,当时我画的板子却不能运行。
风哥哥
2楼-- · 2019-03-26 03:05
硬件懂得不多 ,出了问题自己也找不到,哎。
风哥哥
3楼-- · 2019-03-26 06:23
 精彩回答 2  元偷偷看……
jplzl10000
4楼-- · 2019-03-26 10:43
板子上有没有仿真接口啊,直接仿真下看咯,如果能仿真,但直接上电不运行的话,那估计就是上电启动问题了,是不是一上电就进入了ISP模式了

如果都不能仿真的话,那就得慢慢查硬件了,
先从电源量起,然后看晶振是否起振。
如果电源没问题的话,一般都会运行程序的,外部晶掁不起振也会用内部的RC
jplzl10000
5楼-- · 2019-03-26 15:04
看你这START_ISP拉到了USB的外壳,这不就是直接拉低了么
应该是参照原理图的时候没参照好吧。
这样一上电,肯定就直接进入ISP模式了,肯定不会运行程序啊
风哥哥
6楼-- · 2019-03-26 20:27
jplzl10000 发表于 2016-8-31 11:56
板子上有没有仿真接口啊,直接仿真下看咯,如果能仿真,但直接上电不运行的话,那估计就是上电启动问题了, ...

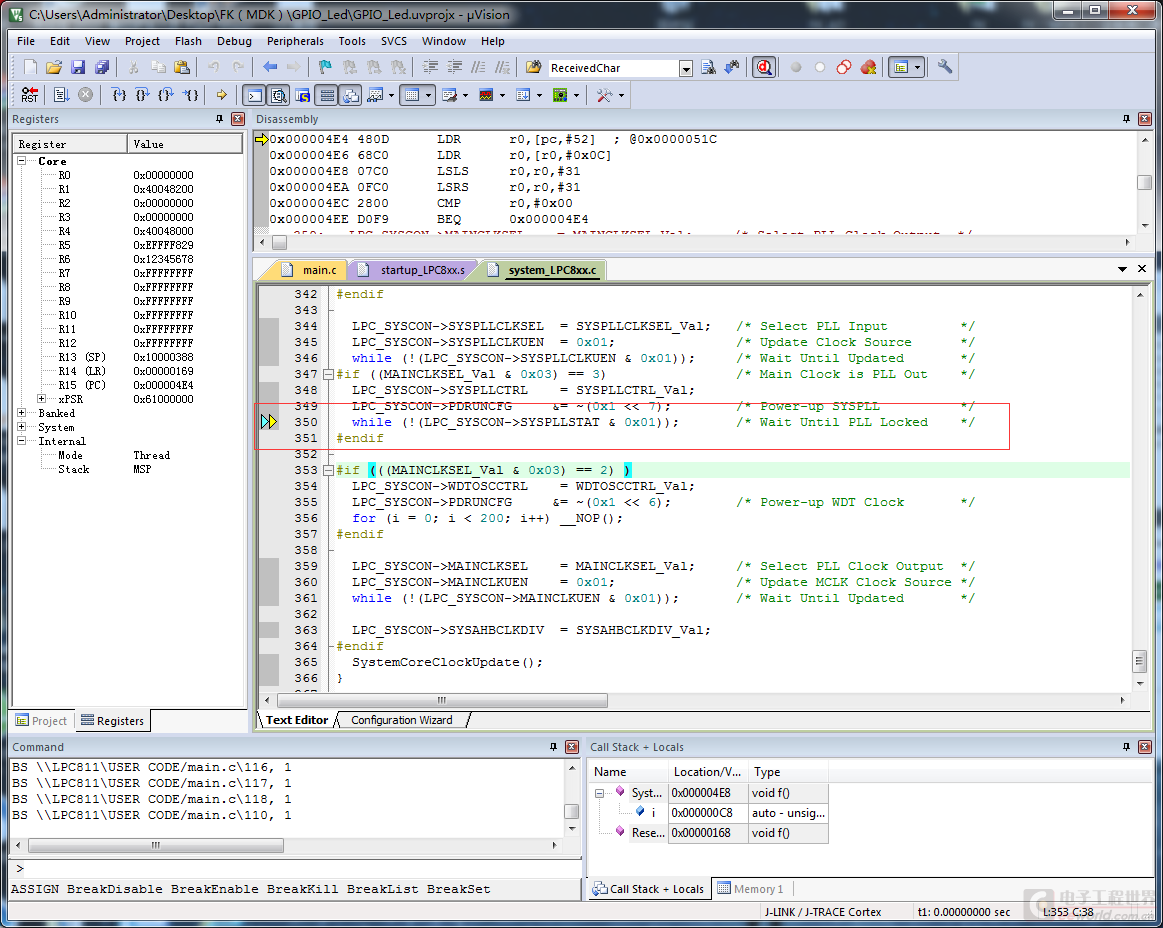

现在可以正常调试了,进入debug之后程序一直卡死在这里,ISP那块也没问题,掉电之后ISP脚是高电平。
