SCT定时器分频问题

2019-03-25 20:18发布

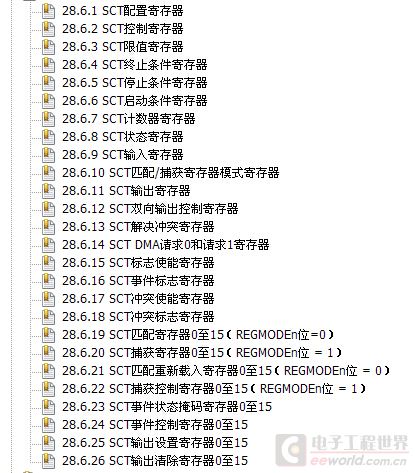

LPC43XX单片机中有个SCT状态定时器,我想把SCT定时器时钟降下来,54Mhz,但是在SCT章中没有发现分频寄存器!如下图, QQ截图20141014143349.jpg
   既然SCT中没有,就在CGU和CCU中找吧,结果发现CCU中只有使能/禁止SCT时钟的寄存器,也没有分频寄存器,我就迷糊了,
谁知道LPC单片机SCT定时器怎么分频啊,给我指点一下,ありがとうございます-谢谢!
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
8条回答
freebsder
1楼-- · 2019-03-26 02:17
_NXP LPC1000_ sctpll,在前面时钟部分有说。时钟有三路进core,一路是syspll,一路是usbpll,还有一路就是sctpll了,在这里设置的。
iiijjj0323
2楼-- · 2019-03-26 07:50
freebsder 发表于 2014-10-14 14:54
sctpll,在前面时钟部分有说。时钟有三路进core,一路是syspll,一路是usbpll,还有一路就是sctpll了,在这 ...

谢谢,我找到了,但不是你说的,在SCT 控制寄存器的第13位到15位是分频用的,很感谢你,谢谢
freebsder
3楼-- · 2019-03-26 12:49
 精彩回答 2  元偷偷看……
iiijjj0323
4楼-- · 2019-03-26 15:02
freebsder 发表于 2014-10-16 14:24
控制寄存器是说的 CTRL, address 0x1C01 8004 吗?15:13是reserve啊。



Sorry,写错了,应该是5:12位

freebsder
5楼-- · 2019-03-26 20:59
iiijjj0323 发表于 2014-10-16 21:01
Sorry,写错了,应该是5:12位

看来这片子在两个地方设置sct时钟和分频,时钟选择在SCTPLLCLKSEL,时钟频率在SCTPLLCTRL设置,分频在你说的寄存器里设置,挺完备。
iiijjj0323
6楼-- · 2019-03-26 22:24
freebsder 发表于 2014-10-17 13:52
看来这片子在两个地方设置sct时钟和分频,时钟选择在SCTPLLCLKSEL,时钟频率在SCTPLLCTRL设置,分频在你 ...

我觉得是我们的单片机不一样,我手册里面没有SCTPLLCTRL寄存器! 我猜你说的这两个寄存器应该是时钟产生单元(CGU)或者时钟控制单元(CCU)里面的,但是我在这两章里面没有发现你指的寄存器。我的是LPC4357,官网的用户手册,应该是没有问题的
