哪位提供一下LPC810下载电路？

2019-03-25 20:24发布

站内问答 / NXP MCU
6115 12 1688
我已经拿到LPC810的板子了
可是在下载程序的时候遇到了一些问题；
我用的是一个232的ISP下载串口板；
软件用的是Flash Magic
读取芯片ID正常；
擦除Flash正常；
但是不能往里写入程序；
总是卡在这里，不能往下进行；
有哪个大虾遇到过这样的情况；

要是有哪位大虾有成熟的下载电路图请共享一下，谢谢？ 此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
12条回答
zhaojun_xf
1楼-- · 2019-03-26 03:00
_NXP LPC1000_ 原则上，能正确擦除就应该能正确编写。好好检查一下你的串口。
wgsxsm
2楼-- · 2019-03-26 07:14
LPC800 mini board Rev AR2_0.pdf (94.9 KB, 下载次数: 62) 2013-6-17 10:50 上传 点击文件名下载附件
是不是你没有按住那个ISP键
desk1983
3楼-- · 2019-03-26 12:18
我用跳线帽把ISP引脚对地短接了
desk1983
4楼-- · 2019-03-26 12:46
 精彩回答 2  元偷偷看……
wgsxsm
5楼-- · 2019-03-26 13:53
原帖由 desk1983 于 2013-6-17 14:31 发表
我用跳线帽把ISP引脚对地短接了

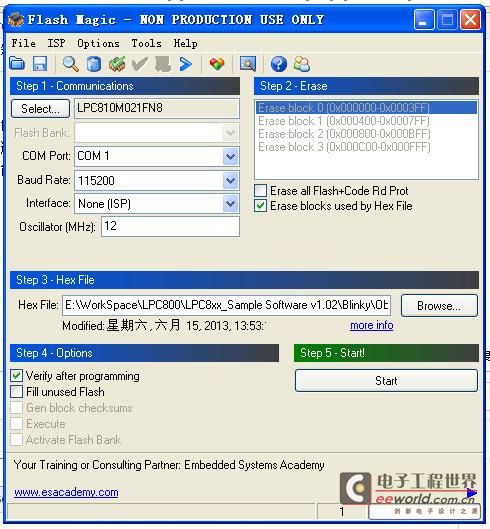

按照图中的设置
按住ISP，再按一下RESET，然后点击开始
原理图已经上传给了，你仔细看看这个帖子

[ 本帖最后由 wgsxsm 于 2013-6-17 19:51 编辑 ]
wgsxsm
6楼-- · 2019-03-26 17:55

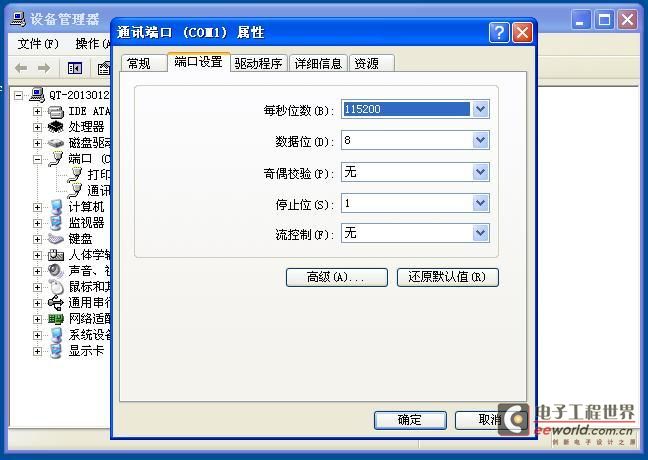

顺便看看你的波特率设的对不对
