STM32CubeMX引脚配置时显示图钉图标是什么意思?

2019-03-23 15:03发布

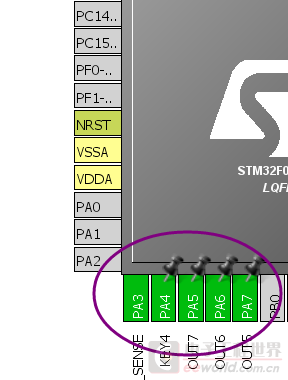

这个图钉图标为什么有的有,有的没有?

此帖出自小平头技术问答
4条回答
RCSN
1楼 · 2019-03-24 03:17.采纳回答

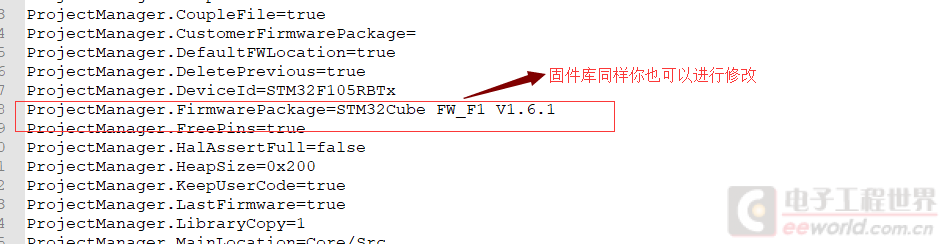

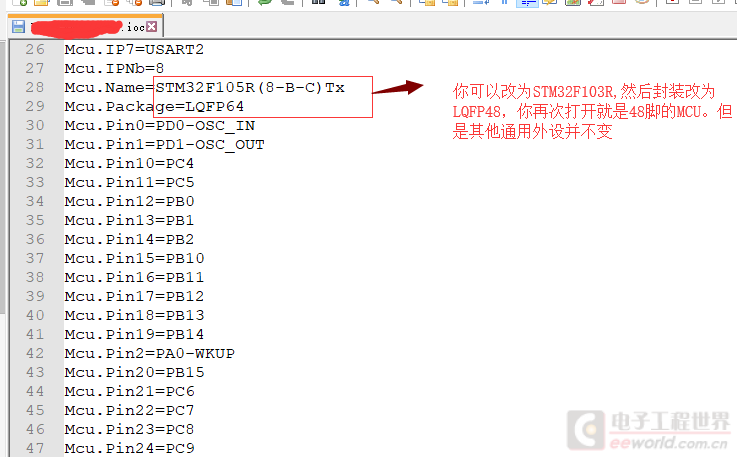

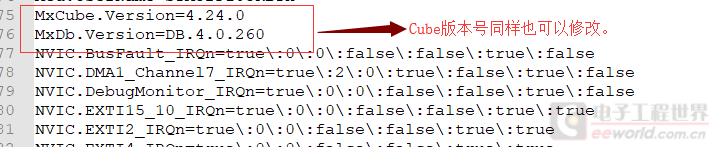

或者你可以用Notepad等编辑器打开ioc文件。当你不想再升级新的cube版本的时候,你可以对其版本号进行修改。当然如果你的外设一样,但是你想改动MCU,同样可以再这个ioc文件进行改动。





RCSN
2楼-- · 2019-03-23 21:54

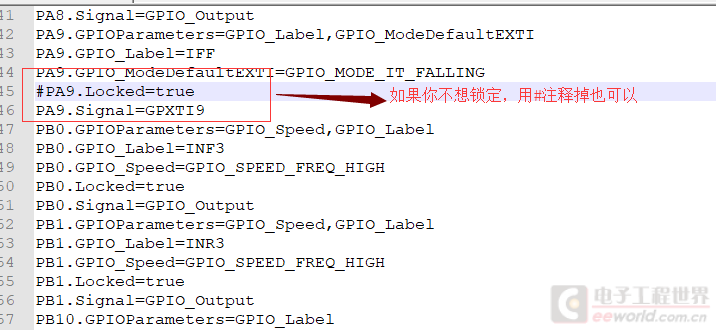

/ 虾哥晚上好,这个锁表示锁定的意思,这个应该是你自己手动去配置的,并不是由左边的选款自动选的,所以CubeMX会自动认为是不允许修改的引脚,也就是说具有允许用户有选择的锁定信号的功能,这是为了解决避免你选择其他外设时候引起的冲突,因为同个引脚可能有多个复用功能。再次,官方手册也做了解释
RCSN
3楼-- · 2019-03-24 03:07
 精彩回答 2  元偷偷看……
littleshrimp
4楼-- · 2019-03-24 08:56
RCSN 发表于 2018-11-25 18:33
或者你可以用Notepad等编辑器打开ioc文件。当你不想再升级新的cube版本的时候,你可以对其版本号进行修改 ...

谢谢,100分的回答 dmz.jpg
