2019-03-25 20:39发布
原帖由 zhaojun_xf 于 2010-7-28 08:29 发表 哈哈，原则上是应该隔离。。。。

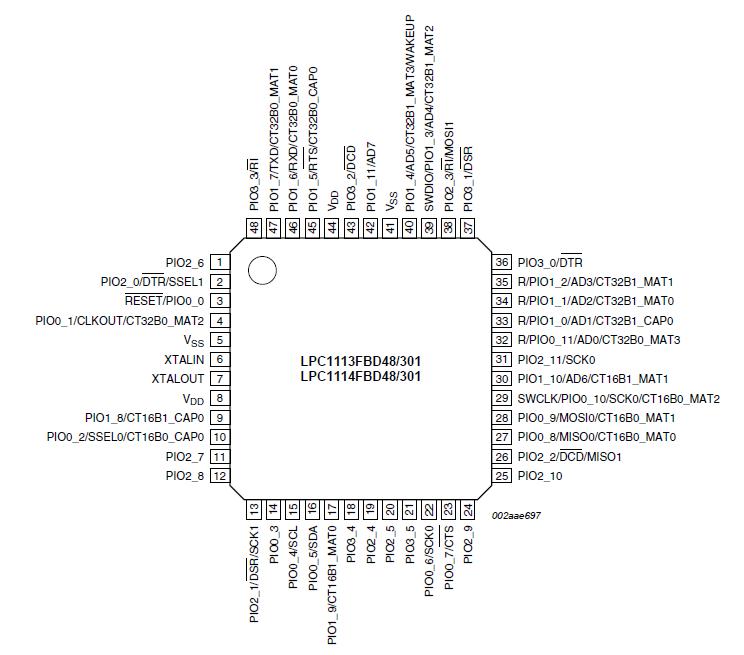

大家看图：可以发现英文原版的DATASHEET，里面的引脚图都笼统的归为VDD(8、44），VSS（5、41），并没有区分出数字的、模拟的。
所以我肯定会简单地接到一起。除非得到了额外的信息，呵呵！
IC内部是简单的接在一起，还是并没有接在一起？
我想在实际上：IC内部还是有区别的吧！应该不是简单的接在一起。如果只是简单的连在一起，那上面的隔离电路就多此一举了。（凭我多年行走江湖的经验来看。 ）
手上没有未焊接的LPC1114，要不用万用表量一下VDD(8、44）或者VSS（5、41）。

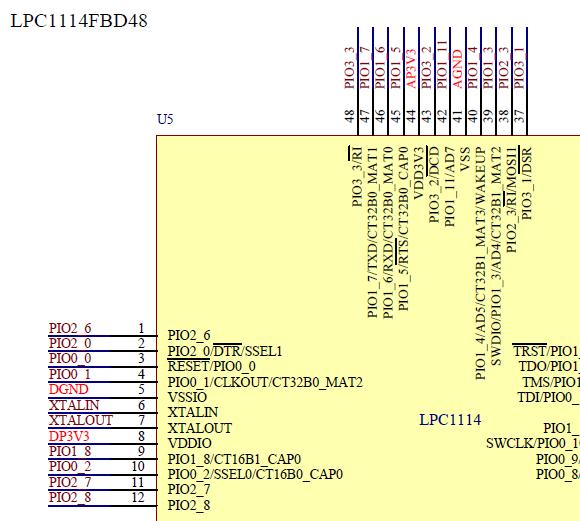

TinyM0新电路标注出了模拟电源部分：44脚是AP3V3，41脚为AGND。这是在原厂数据书里找不到的。
原帖由 wulei19880906 于 2010-7-29 20:19 发表 我觉得还是看原理图再决定怎么接，比如VSS和VDD在芯片的内部的供电上有什么区别，分别各那些部位供电，我们在外面设计时采用磁珠隔离，或者使用O欧姆电阻隔离等办法来保证数字地和模拟地之间的隔离，这样无论从外部还 ...
十分同意你的观点。但目前还没有得到LPC1114内部供电去向的原理图。
顺便问一下你们一般采用什么型号的磁珠？
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 zhdphao 的问题《有关TinyM0新电路的新发现》','https://www.xiaopingtou.net/q-19955.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
大家看图：可以发现英文原版的DATASHEET，里面的引脚图都笼统的归为VDD(8、44），VSS（5、41），并没有区分出数字的、模拟的。
所以我肯定会简单地接到一起。除非得到了额外的信息，呵呵！
IC内部是简单的接在一起，还是并没有接在一起？
我想在实际上：IC内部还是有区别的吧！应该不是简单的接在一起。如果只是简单的连在一起，那上面的隔离电路就多此一举了。（凭我多年行走江湖的经验来看。
）
手上没有未焊接的LPC1114，要不用万用表量一下VDD(8、44）或者VSS（5、41）。
[ 本帖最后由 zhdphao 于 2010-7-28 18:36 编辑 ]TinyM0新电路标注出了模拟电源部分：44脚是AP3V3，41脚为AGND。这是在原厂数据书里找不到的。
十分同意你的观点。但目前还没有得到LPC1114内部供电去向的原理图。
顺便问一下你们一般采用什么型号的磁珠？
