高低温环境下TFT花屏

2019-03-26 12:20发布

设备在常温情况下没有任何问题,但是在低温-10度也没问题,但是在60度下LCD显示出现花屏。

正常显示逻辑
  • 用户按下按键
  • 保持黑屏
  • u-boot使能LCD控制器(没打开LCD背光),绘制黑底白字LOGO,
  • 使能LCD背光,看到LOGO
  • 退出u-boot,关闭LCD背光与LCD控制器,黑屏
  • linux使能LCD控制器(没打开LCD背光),绘制白底彩 {MOD}LOGO
  • 使能LCD背光,看到第二个LOGO


上面的过程里,我特意【规避】LCD显示垃圾数据而保持屏幕黑屏,但是在高温测试情况下【个别设备出现异常】

异常显示状态:
  • 过程4时,依旧能看到垃圾数据,清晰的竖状条纹。
  • 在过程6时,LCD没能立即点亮,而是缓慢的亮起

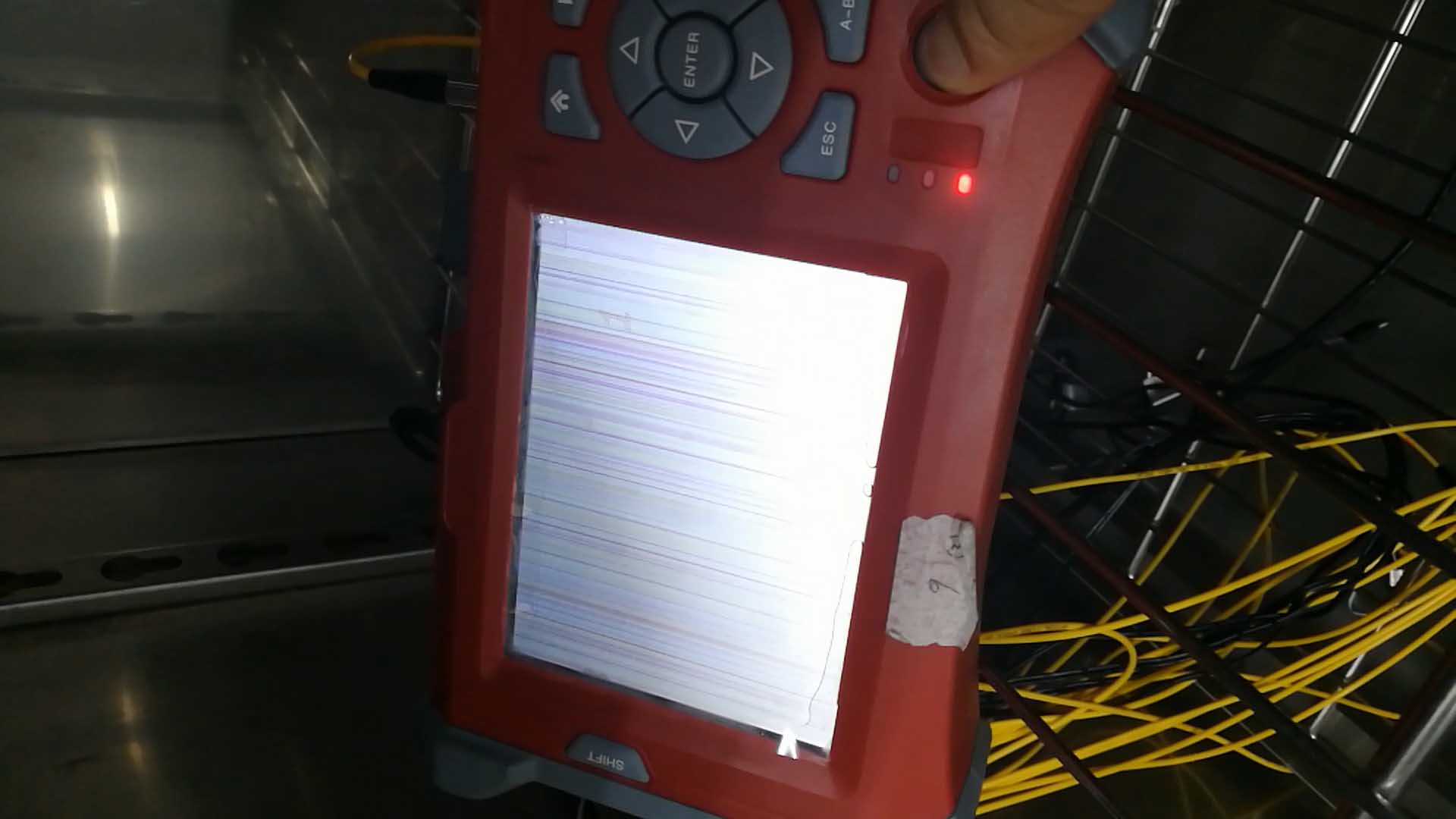

uboot之前的竖状条纹

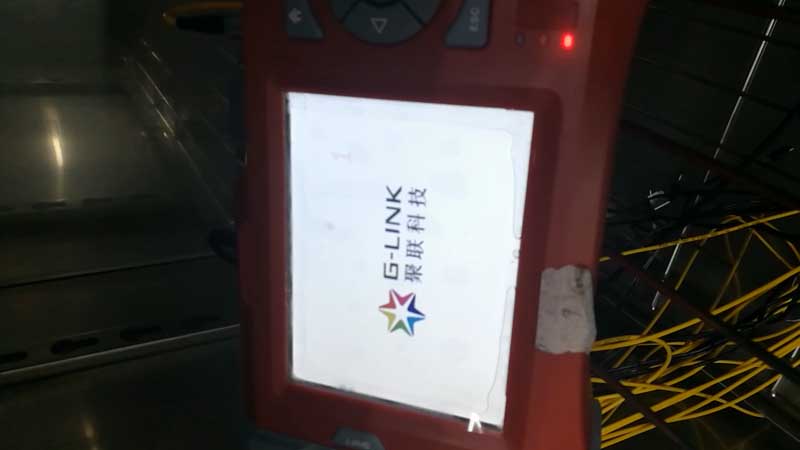

uboot LOGO

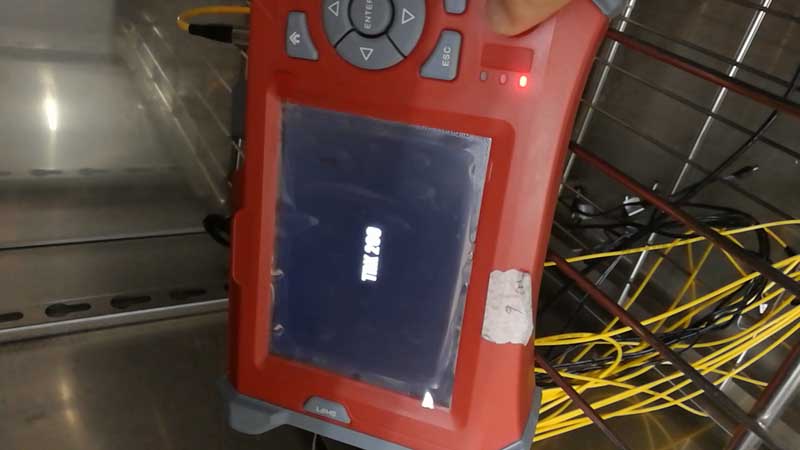

linux点亮背光时屏幕缓慢亮起

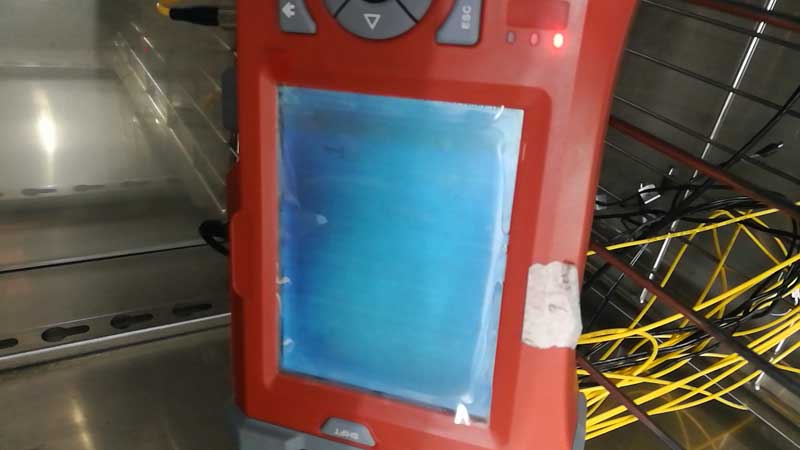

linux LOGO

完整过程
此帖出自Linux与安卓论坛
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
lzwml
1楼-- · 2019-03-26 21:39
 精彩回答 2  元偷偷看……
huaiqiao
2楼-- · 2019-03-27 03:07
“在60度下LCD显示出现花屏” ....“黑屏”
我想问下,你的这个是在实验室做还是在现场出现的。

还有,你的TFT的屏板是怎么跟主控板连接的? 软排线的方式,还是其他?
lzwml
3楼-- · 2019-03-27 07:33
huaiqiao 发表于 2018-3-21 11:17
“在60度下LCD显示出现花屏” ....“黑屏”
我想问下,你的这个是在实验室做还是在现场出现的。

还有, ...

实验室的高低温箱,采用软排线与主板链接,连线长度约12cm。
高低温设置:30min到达50度,保持1.5h,30min到达-10度,保持1.5h,反复循环4周期
huaiqiao
4楼-- · 2019-03-27 08:22
lzwml 发表于 2018-3-31 21:22
实验室的高低温箱,采用软排线与主板链接,连线长度约12cm。
高低温设置:30min到达50度,保持1.5h,30m ...

主板跟屏的软排线上你没有包铜箔之类的东西吧?

一般的TFT的彩屏是没有问题的。这个我都做过4个多小时最高70度,最低-10度的,都没有问题。

如果实在不过,建议在屏的背后,贴上特氟龙胶带(不导电)。
当然因为我不知道你具体的试验环境,这个视具体的现场环境而定。如上,只是个建议。
lzwml
5楼-- · 2019-03-27 13:43
本帖最后由 lzwml 于 2018-4-2 15:47 编辑

更正一下,数据线长度不是12cm,是7cm左右

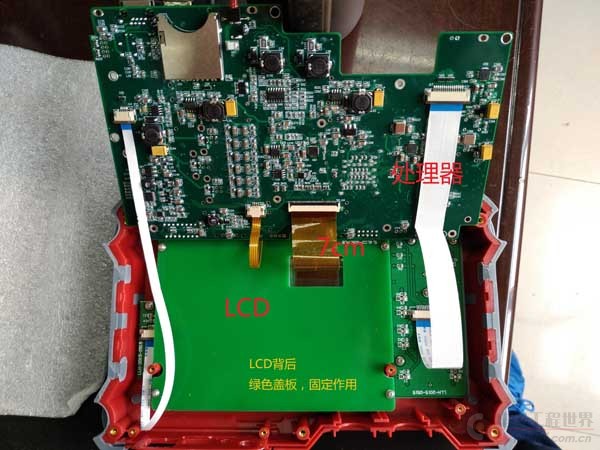

LCD背后有一块绿 {MOD}的板子,起到固定作用,可拆卸。

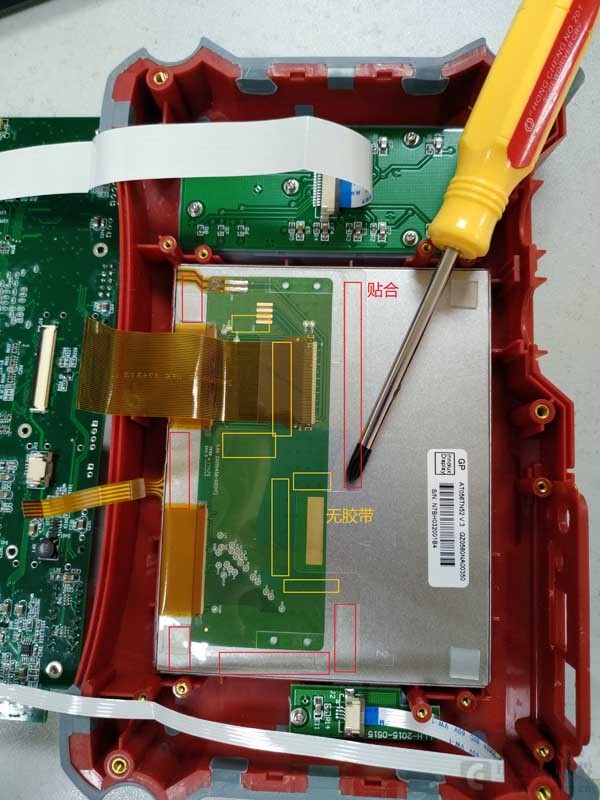

厂家提供的LCD背后有一块绿 {MOD}电路板,电路板上有透明遮盖物,遮盖像是手机贴膜那种材料,遮盖物仅四周部分贴合,有贴合部分用红 {MOD}标注,没贴合用黄 {MOD}
