本帖最后由 lzwml 于 2016-1-14 19:08 编辑

下面是我对问题排查的过程，作为个人记录，也供后人查阅

1. TCP_QUIKACK
TCP有个延迟确认机制设置TCP_QUIKACK，每次收到数据后分别测试打开和关闭这个值是否有效果
http://www.360doc.com/content/13/0913/15/13047933_314201280.shtml
问题依旧

2. TCP_CORK和Nagle，采用CORK机制立即发送小包
搜索linux头文件里TCP_QUIKACK的具体位置include/linux/tcp.h，include/netinet/tcp.h两个头文件有定义所有setsockopt支持的选项，网上一个个搜索具体作用。
/* TCP socket options */
#define TCP_NODELAY             1       /* Turn off Nagle's algorithm. */
#define TCP_MAXSEG              2       /* Limit MSS */
#define TCP_CORK                3       /* Never send partially complete segments */
#define TCP_KEEPIDLE            4       /* Start keeplives after this period */                保活机制
#define TCP_KEEPINTVL           5       /* Interval between keepalives */                      保活机制
#define TCP_KEEPCNT             6       /* Number of keepalives before death */                保活机制
#define TCP_SYNCNT              7       /* Number of SYN retransmits */
#define TCP_LINGER2             8       /* Life time of orphaned FIN-WAIT-2 state */
#define TCP_DEFER_ACCEPT        9       /* Wake up listener only when data arrive */
#define TCP_WINDOW_CLAMP        10      /* Bound advertised window */
#define TCP_INFO                11      /* Information about this connection. */
#define TCP_QUICKACK            12      /* Block/reenable quick acks */
#define TCP_CONGESTION          13      /* Congestion control algorithm */
#define TCP_MD5SIG              14      /* TCP MD5 Signature (RFC2385) */
#define TCP_COOKIE_TRANSACTIONS 15      /* TCP Cookie Transactions */
#define TCP_THIN_LINEAR_TIMEOUTS 16      /* Use linear timeouts for thin streams*/
#define TCP_THIN_DUPACK         17      /* Fast retrans. after 1 dupack */


保活机制我用过
看到有个TCP_CORK，于是百度，后来搜索到一个叫Nagle的算法，默认linux采用该算法，来提高吞吐率，当发送小数据时（几byte），协议栈把他缓存下来，直到达到某些触发条件才发送（比如超过MTU），这种方式对于文件传输服务器特别有效
关于Nagle
http://baike.baidu.com/link?url= ... Ub_Z1-SSJ5BenlVzUsK

TCP_CORK可以说与他对着干，它是个塞子，发送前拧上塞子，把数据存入协议栈，之后打开塞子，塞子里的数据就无论多少一起发送。大概代码
int val;
val = 1;//拧上塞子
setopt(fd, IPPROTO_TCP, TCP_CORK, &val, sizeof(int));
send(...)
val = 0;//打开塞子
setopt(fd, IPPROTO_TCP, TCP_CORK, &val, sizeof(int));
按照上面的代码逻辑，每次发送前后都拧上、打开塞子，希望能强制发送。测试问题依旧，

自己写另一个测试代码，将所有的数据都放入塞子，不打开，并且数据只有2byte，但接收方还是能收到，暂时不去管它。

3. 强制发送1500Byte（MTU）以上数据跳出Nagle机制
如果说数据发送不出去是linux为了提高网络吞吐量，对小数据延迟发送，那么我故意连续发送10次心跳回应，每个心跳回应40byte，client发起心跳间隔6s，所以24S以后必定能操果1500byte，导致服务器强制发送。
测试问题依旧

4. 写个模拟client的应用程序
client应用程序制作两件事情，
发送心跳，
接收服务器的业务查询指令并返回信息

网络拓扑同上，一个server，另个client，其中一个client是真的电路板，另一个是用其他应用程序模拟的。
模拟结果无任何问题。

5. Wireshark抓取与三层交换机端口镜像功能结合抓包
网络拓扑同上，不过这里的client全是真的电路板。
至于什么是端口镜像读者自行百度
当初自掏腰包900多的H3C最便宜的网关交换机，就是为了解决这种问题。

具体的包分析在http://bbs.csdn.net/topics/391890983依旧说清楚，不再阐述。
其中有一个现象没在CSDN里说，端口镜像我拦截流过 【A端口】 的所有数据，正常情况只有server与其中一台client的数据（192.168.0.254 <--> 192.168.0.20)但是我居然发现偶尔（大约1%的概率）有另一他client（192.168.0.5）的数据，数据方向是从server到client。当时没在意就过去了。

当初怀疑是交换机的ARP表过期了（理应不应该），又或者交换机故障（公司自己抄别人交换机的电路板，估计芯片设计有缺陷）将数据发错端口。
于是我弄了市场买的交换机TP-Link微调网络拓扑做测试。
问题依旧掉线。


但这一次我也抓到192.168.0.5的流量，发现192.168.0.5与192.168.0.20的MAC是一样的。
恍然大悟，这样一切都可以解释成功了，所以server不是没有回应client心跳，而是被转发错了，也导致Wireshark弹出TCP Previous segment not capture（包错位）错误。

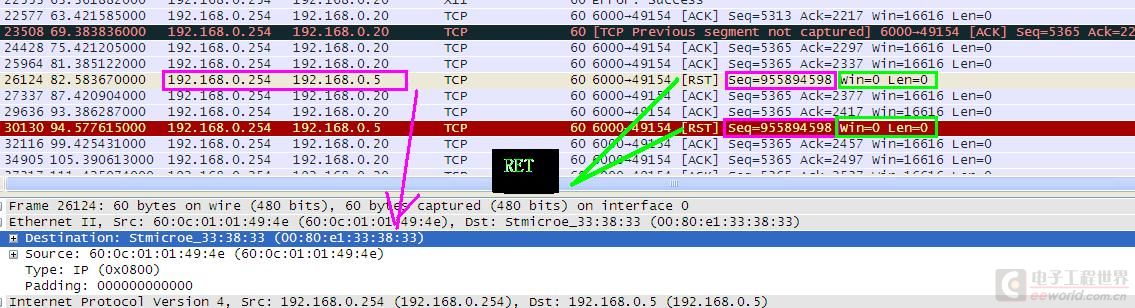

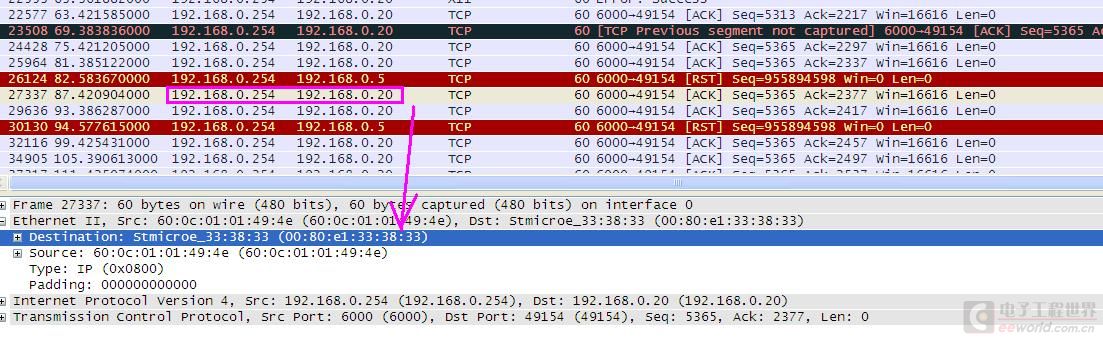

26124、27337数据包显示：两者的MAC地址都是00:80:e1:33:38:33

server将192.168.0.5非法连接复位RST，同时序列号是个随机数，窗口Win、长度Len都设置成0


有趣的是server下查看arp，cat /proc/net/arp看到的确arp是冲突的，但多次执行该命令，偶尔会不冲突（还好是偶尔不冲突，要是偶尔冲突就麻烦了），现象表明client的MAC地址有跳动的可能，并且跳动导致冲突。


接着将两块client的电路板分别接入电脑查ARP，不错的确冲突，曾经项目刚开始初期我们是对client的芯片STM32 + RT-Thread 读取STM32的某几位96bit世界唯一ID（虽然网上流传该ID是ST公司出厂人为写入的，但我相信出厂已经是唯一的，我自己做产品也验证过），MAC地址是否冲突讨论过的，【当初我也是发现MAC地址在跳动】，后来也是同样的接入电脑查看ARP表，很长一段时间都没冲突。

只能说这次运气好，碰到一个大多数时候（一上电）就冲突的芯片。
以前运气差，MAC地址只是偶尔冲突，找不到证据说服同事检查代码。

现在叫同事手动写死两套程序分配不同的MAC地址
再次联调一切正常


虽然问题解决了，但我还有疑问：
只有当server以1s为间隔查询client业务时才出现断网，当空闲状态两个client都会发送心跳，为什么不以为MAC冲突导致断开连接？

本帖最后由 lzwml 于 2016-1-14 19:07 编辑

下面用Wireshark的分析Server与Client通信异常前后数据包状况

找到点线索，可能是TCP包错位【没有重传】导致
下面的图片是两组数据包处理重传的情况，
其中第一种处理了重传，另一个没有

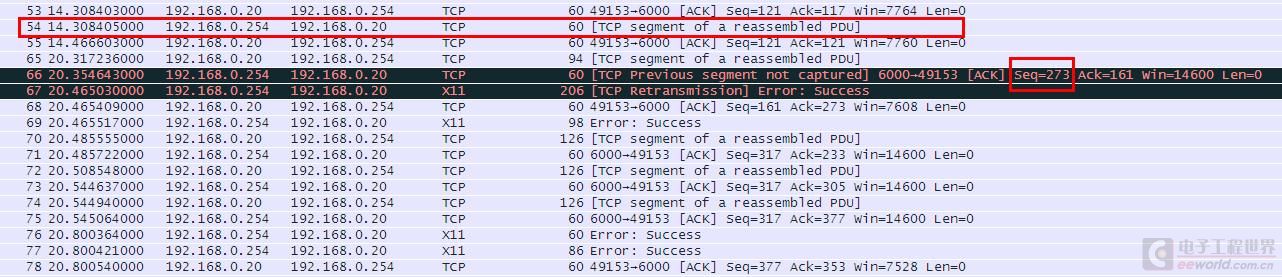

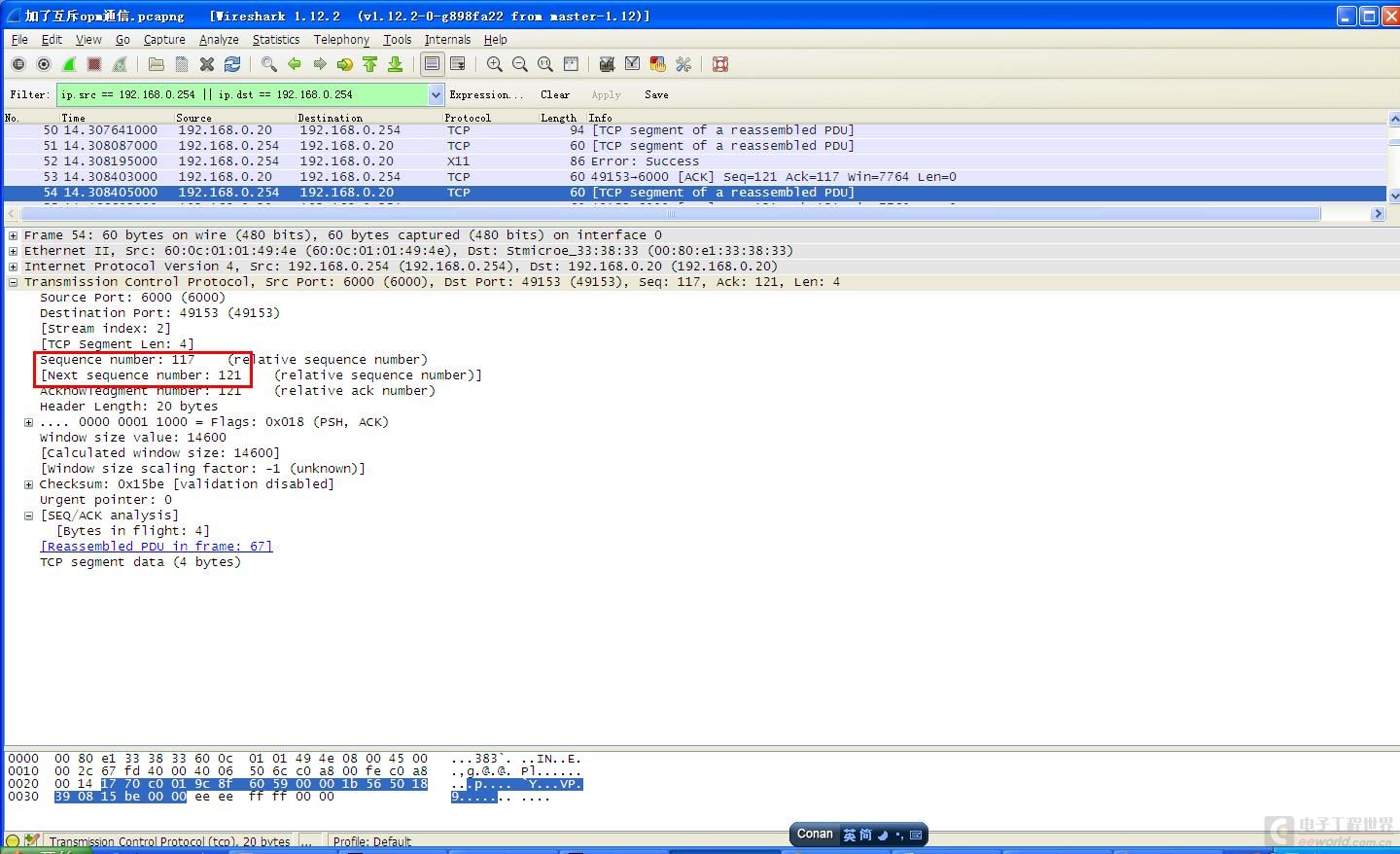

54号数据（第14秒）：序列号是117，下一个期望序列号（121）

66号数据（第22秒）：错误（TCP Previous segment not capture）表示这个包（273）之前的包（121）没有收到，序列号错误。
121的数据包没有发送成功（该包可能路由走错了），序列号变成【273】不是（121）

同时67号数据（第22秒），纠正错误（重传TCP Retransmission）


这样，通信一切正常

紧接着7S后又出现一次（TCP Previous segment not capture）错误

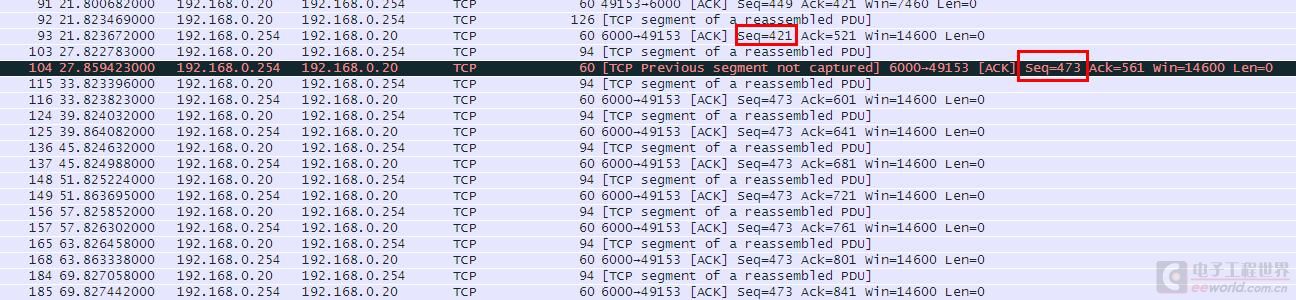

93号数据（第21秒）：序列号421，下一个期望序列号（也是421，因为这个包是个【纯ACK】包）
104号数据（第27秒）：（TCP Previous segment not capture）错误，序列号473，不是431

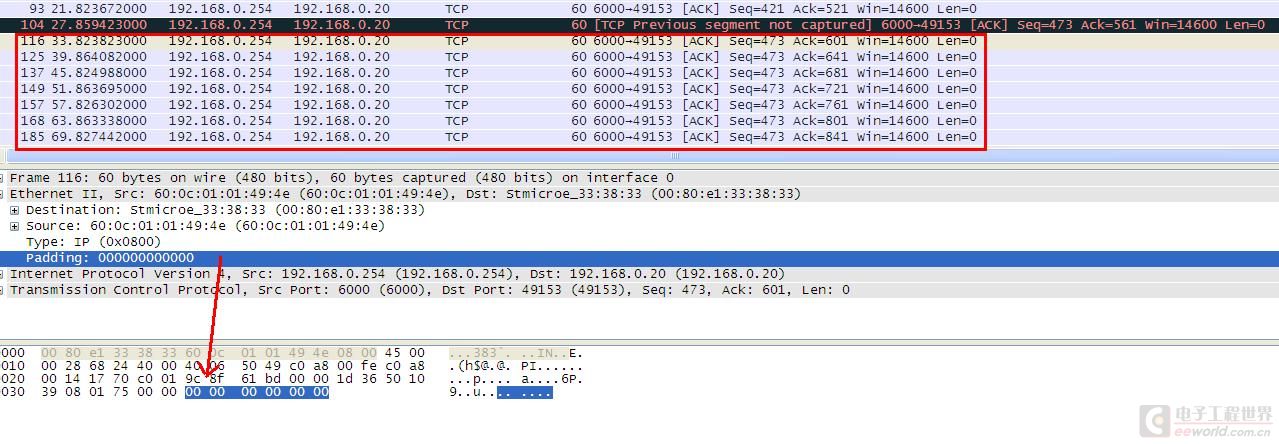

次后从115号数据（第33秒）到185号数据（第69秒）就是该帖子最开始描述的现象，“server能收到client的心跳数据（整个帧长94byte，心跳内容40byte），server只返回纯ACK应答（帧长60byte），无心跳应答，持续30秒”

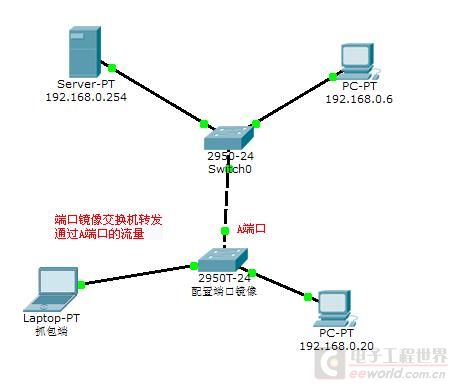

下面是拓扑图

我怀疑上面的两次数据错误是因为交换机数据转发错误，
因为在抓包端【偶尔】能收到192.168.1.254（服务器）发往192.168.0.6（另一台客户端）的流量

那么同样两次错误包也有可能将本该发往192.168.0.20（关注的客户端）的数据发往192.168.0.6（另一台客户端），
【并且】这之后还发生了什么？？？？导致服务器不重发该数据包！！！！
