小弟最近在做433M的东西，板子上有模拟量，现在已做了地线隔离，但是433模块对地线的干扰还是非常大

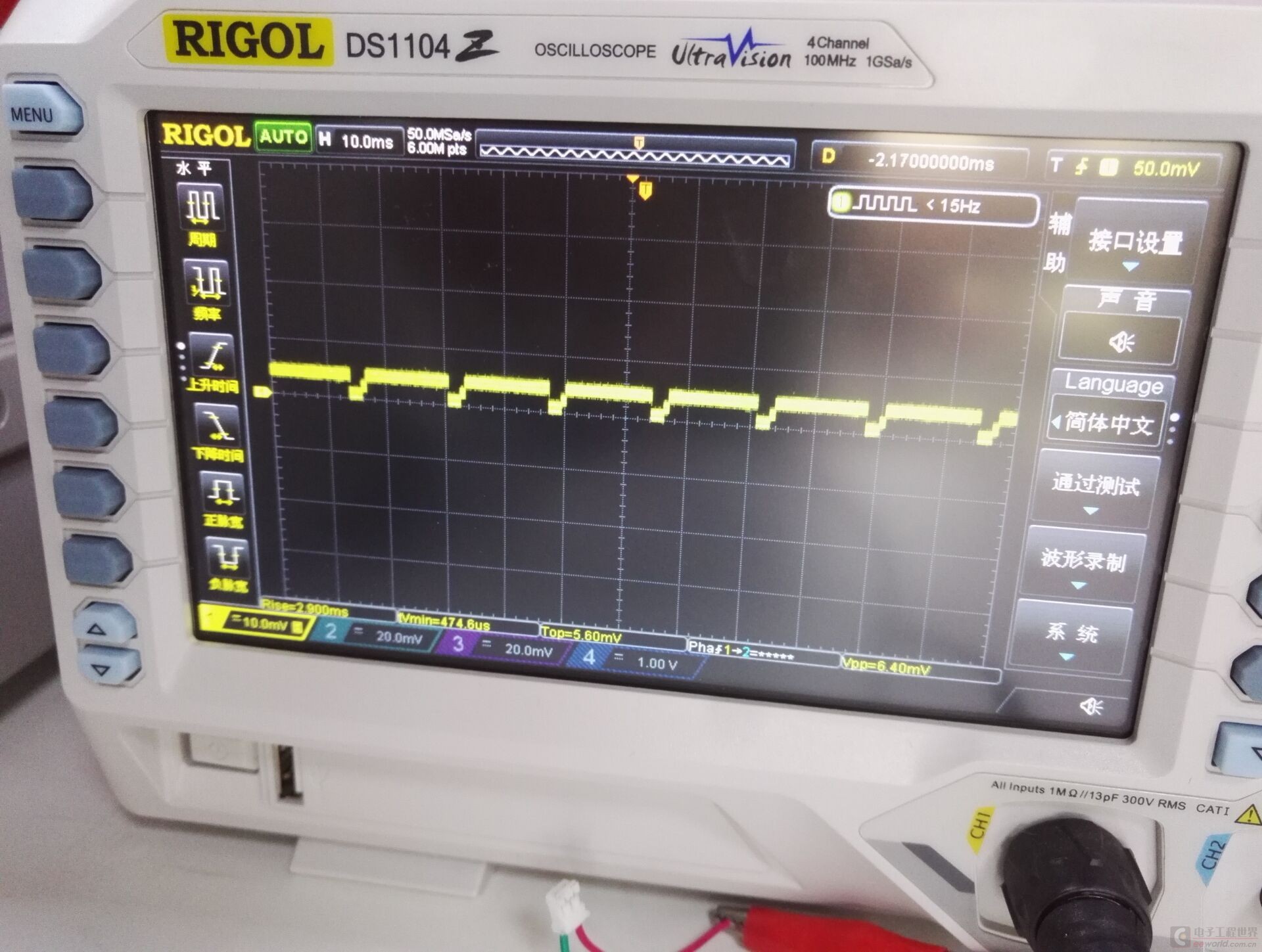

这个波形，是射频模块的地对数字地的干扰，正常情况下是那个时间多的波形，干扰的地方是那个小横道儿，加过磁珠做隔离，但是没什么效果，
哪个大牛给指点一下，一定非常感谢
此帖出自小平头技术问答
这个波形，是射频模块的地对数字地的干扰，正常情况下是那个时间多的波形，干扰的地方是那个小横道儿，加过磁珠做隔离，但是没什么效果，
哪个大牛给指点一下，一定非常感谢
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
数据发送接收没有问题，误码率没有，收到的数据都是正确的，只是天线在发送数据时，干扰板子上的模拟量测量
如果工作正常，但是觉得测得“干扰大”，有一种可能是你选的测试点不对，在测量过程中引入了干扰
由于数据的发送是非连续的，电路中的电流必然有波动，波动的电流通过电阻就会产生波动的电压，即你测得的干扰
理想情况下，数字地和模拟地只是等电位点，没有电流流过，也没有干扰噪声；不过现实没那么理想！

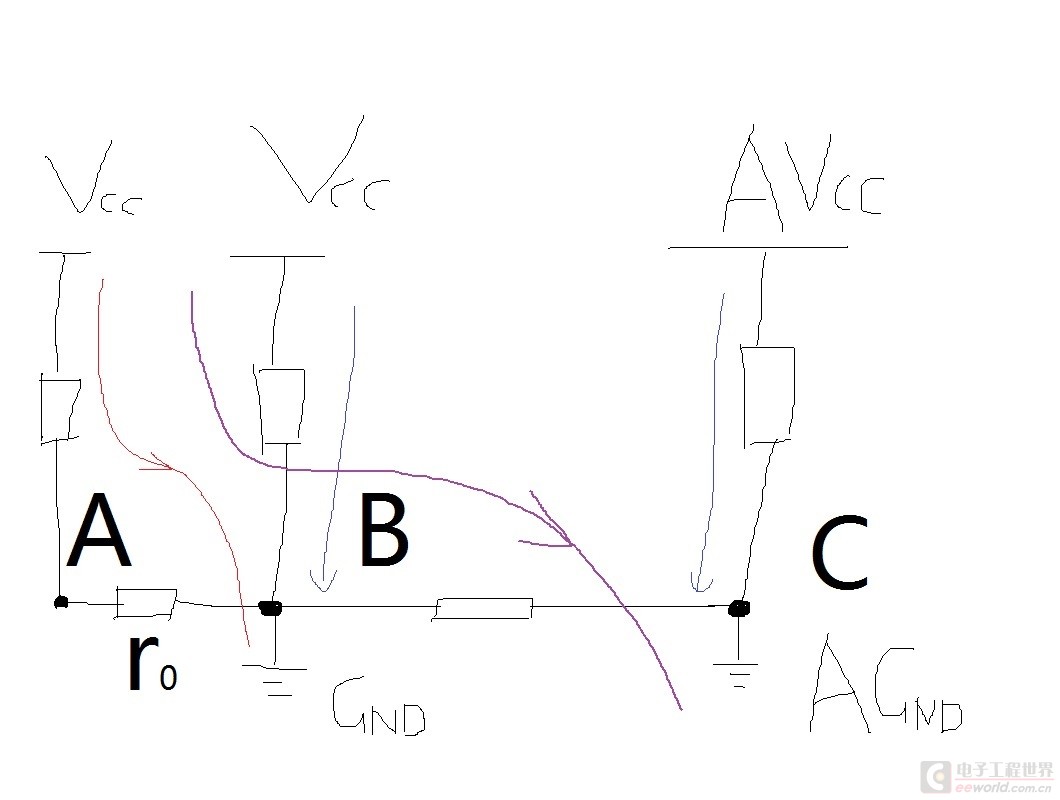

如下图，红线表示较大电流流动方向，同时导线有一定内阻r0，r0两端会产生较大压降；既使B、C两端压降为0(模拟、数字之间无干扰)，也会在A、C两端测出较大干扰
如果是紫 {MOD}线有较大电流，即电流从数字电源流向模拟地，那这个就不合理了
我换了多个测试点，还是干扰很大，
