2019-03-26 13:21发布
machinnneee 发表于 2017-3-14 09:53 看不清
dontium 发表于 2017-3-14 10:00 看到这个，很象收音机的电路结构。 这种电路如果参数设计合理，调试得当，将胜过现有所有IC实现法。 Q7 ...
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 k3522850 的问题《有一个超声波回波接收处理电路，但是看不太懂，求大神分析一下，电路图中红圈的作...》','https://www.xiaopingtou.net/q-20714.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}

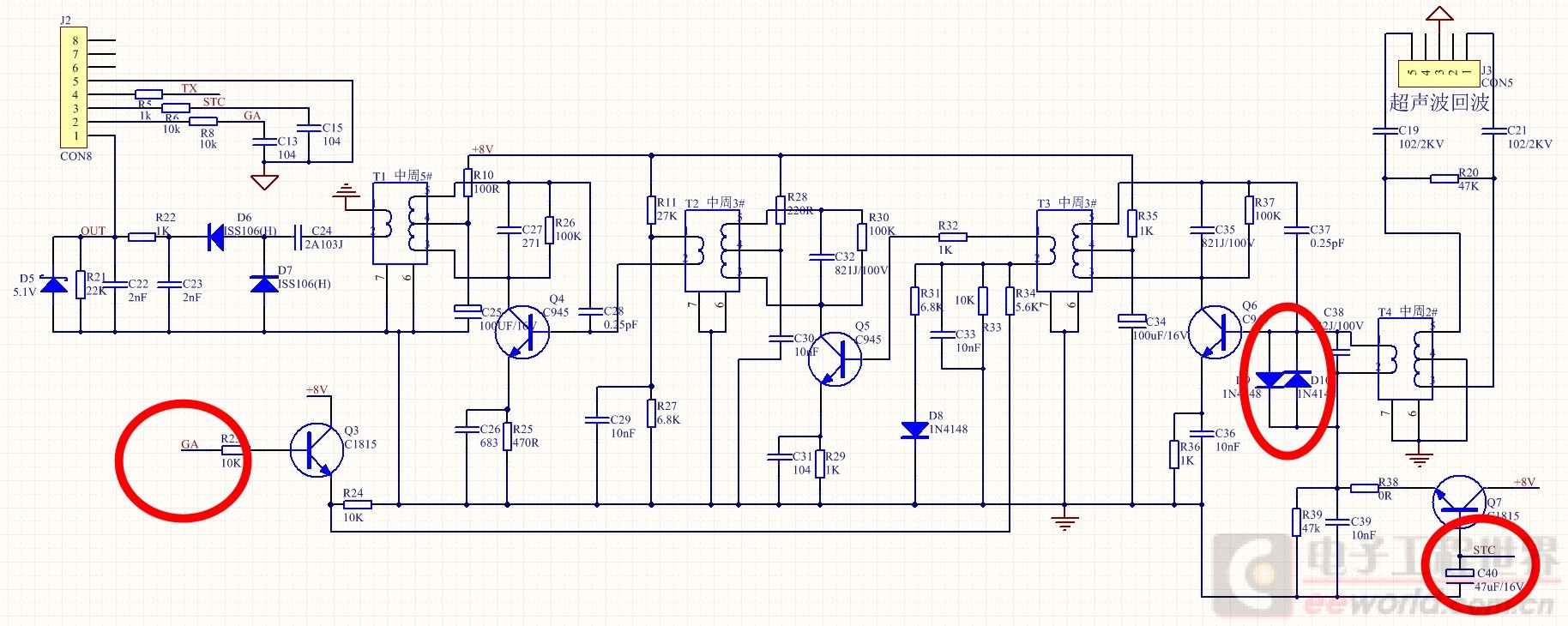

这种电路如果参数设计合理，调试得当，将胜过现有所有IC实现法。
Q7及相关元件，是滤波用的；
D9、D10（标号看不清，大概是吧）是限幅，当接收到的信号太大时，会使后级放大塞车，
Q4、5、6是选频放大，如，T3和C35形成谐振，
最后是倍压检波D6、7及阻容滤波
Q3提供放大级的偏流，一般用于增益控制。
图点一下，就可以放大
谢谢您，那我现在要怎么来调试？
