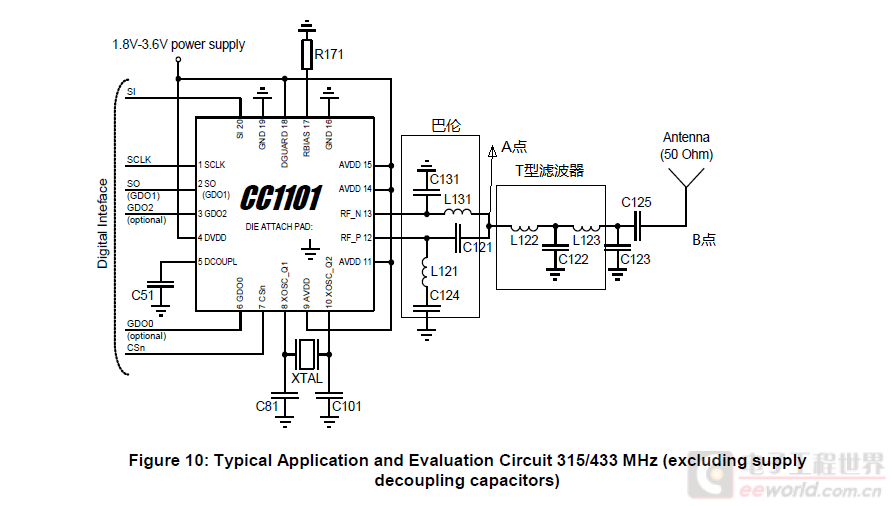

自己最近在用CC1101的433Mhz频段进行无线通信,在做PCB的时候关于阻抗匹配遇到一些问题,下面是TI官方给的的参考电路图。
这里巴伦电路将RF-N和RF-P端口之间的平衡信号转化为非平衡信号,T型滤波器虑去高次谐波,那阻抗匹配电路应该是从RF-N和RF-P两个端口之间到天线之间之间整个电路器件阻抗吗?这其中还要包括自己在PCB上走线的阻抗吗?但是最近我又看到说射频线的阻抗控制在50Ohm,然后我不太轻触射频线的阻抗控制和这个阻抗匹配电路之间的区别啊?希望大家给我解释下。
此帖出自
小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
嗯嗯,谢谢版主了,我PCB布局也是按照官方参考,我下一版准备布局在紧凑些,这样不必让PCB厂做射频线的阻抗控制了把?
前帖已经说了,足够短就可以不考虑。
