本帖最后由 abin1982 于 2014-4-20 17:59 编辑

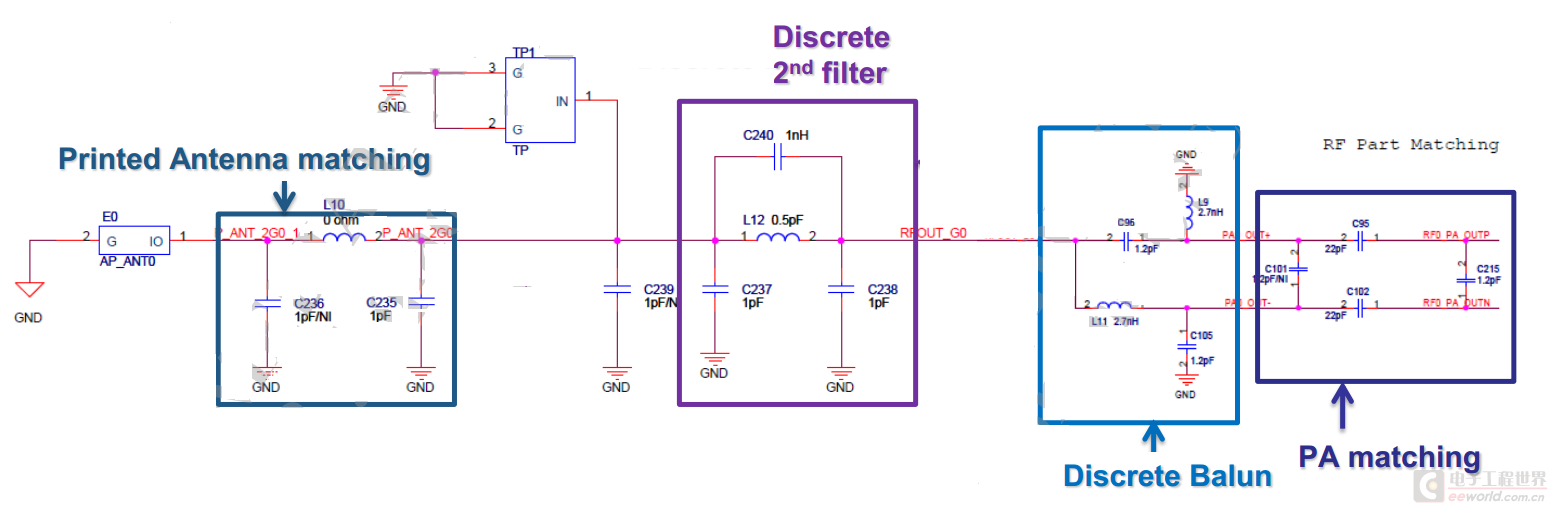

本人对天线电路是一窍不通，最近产品上要加wifi，我把RF部分参考设计贴出来，有没有高手帮忙指导一下，
1.图中标注的PA matching， Discrete balun，printed Anternna matching，discrete 2nd filter分别指的什么东西，
2.TP1和E0是不是就是天线座子了，那怎么会有两个呢。
3.这部分电路参数如何计算，如果需要优化的话，主要需要优化哪些指标，如果有相应的指导文档那就万分感激了。
本人这一块完全就不懂，还望有高手如果有时间的话帮忙详细回复一下，不胜感激
此帖出自小平头技术问答
本人对天线电路是一窍不通，最近产品上要加wifi，我把RF部分参考设计贴出来，有没有高手帮忙指导一下，
1.图中标注的PA matching， Discrete balun，printed Anternna matching，discrete 2nd filter分别指的什么东西，
2.TP1和E0是不是就是天线座子了，那怎么会有两个呢。
3.这部分电路参数如何计算，如果需要优化的话，主要需要优化哪些指标，如果有相应的指导文档那就万分感激了。
本人这一块完全就不懂，还望有高手如果有时间的话帮忙详细回复一下，不胜感激
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
1、wifi芯片的PA输出阻抗不是50/100欧姆，需要通过一些电容和电感进行阻抗匹配，这个需要根据史密斯圆图来分析，不过一般有两个电感上拉到电源；
2、用分立元件搭的巴伦，其实就是把差分信号转换成单端信号；
3、一个π型低通滤波器；
4、天线也需要预留匹配电路；
5、那两个确实是天线的座子，兼容设计；
6、参考设计一般都是扯淡的，该电路用的元件值，跟你layout有非常大的关系，还有PCB板子的介电常数。建议你这些射频线路都按照50欧姆的阻抗layout，而且射频无源元件，最好用村田一类的好料；
7、wifi的发射功率和接收指标需要用到IQ view一类的仪器去测试的。
8、PA的匹配性会严重影响发射功率，所以最右边的那几个电容，需要慢慢调试；9、wifi的传导指标和辐射指标加起来有一百多个，最好是找些路由器厂家的资料，可以有参考价值。
谢谢你的耐心回复，让我大致明白了这里面各块电路的作用，相当感谢！
