2019-03-26 13:35发布

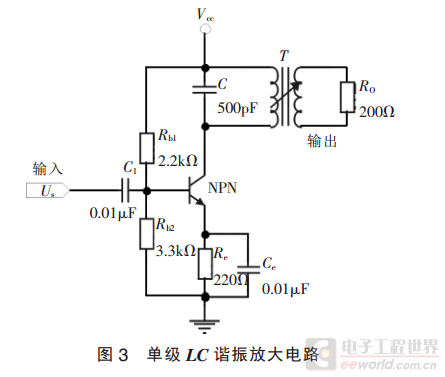

hometown 发表于 2015-7-27 18:03 像这个电路图，要实现15Mhz频率，初级与电容谐振于工作频点这个会；次级实现与负载的阻抗 ...
maychang 发表于 2015-7-27 18:14 你的电原理图根本不对。 T1次级和T2次级把第二级和第三级偏置短路掉了。这两级根本不能工作(除非信号很 ...
最多设置5个标签!
图中里面的电感需要3uh的，是哪种型号的。原理图中是四个脚的？要怎么连接{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 hometown 的问题《高增益 LC谐振放大器》','https://www.xiaopingtou.net/q-20857.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
你的电原理图根本不对。
T1次级和T2次级把第二级和第三级偏置短路掉了。这两级根本不能工作(除非信号很强，管子工作于丙类，但从发射极上接220欧电阻看，不可能是丙类工作)。
“用两个骨架分别绕初级和次级？”
共用磁路，才叫变压器。
在仿真里面是可以的，做实物再检测看看。就是电感实物中不知道怎么连接
