chunyang 发表于 2014-5-5 22:23 发射部分:电路是错的,绘图者企图设计为推挽输出,但搞错了相位,抄图抄的不仔细,没弄懂原理且粗心大意。 ...
最多设置5个标签!

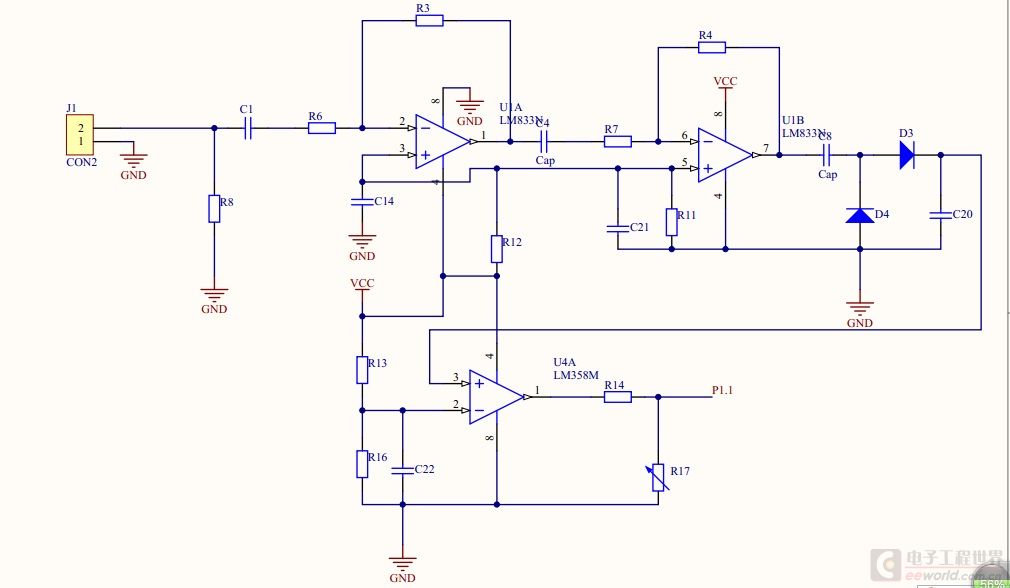

接收部分:两级比例放大器,然后是二极管检波,最后一级是比较器。
应当说,这样的电路非常简单,甚至不超出大学电子技术基础课程的作业题,这样的图看不懂实在不应该,赶紧回炉看书,重新学习。

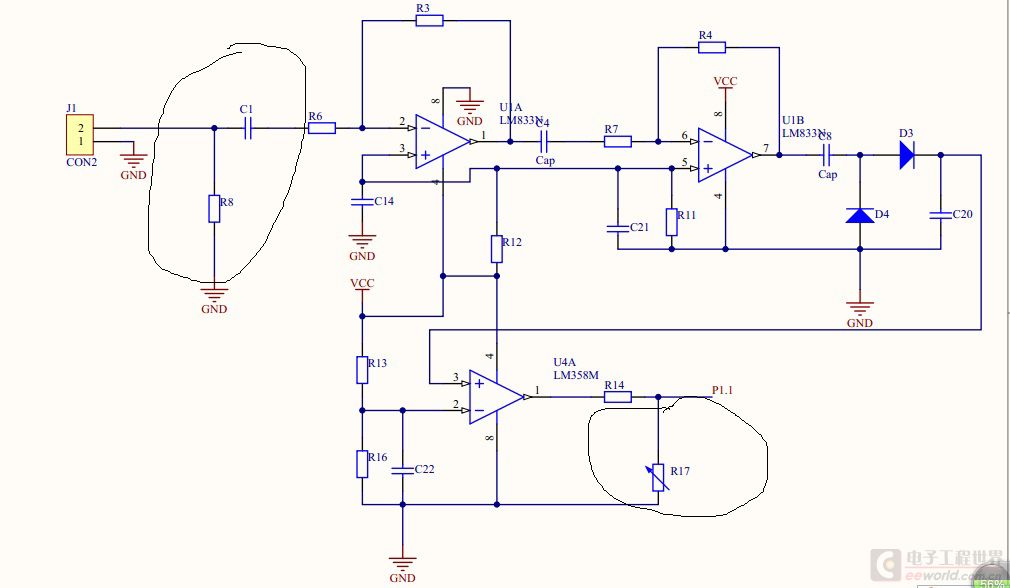

大哥,问一下第二幅图的开始部分R8和C1的作用是什么?它们的值怎么确定?最后那个电位器R17的作用是什么?值怎么确定?(p1.1连接到单片机)
