再问网口的问题

2019-03-23 15:07发布

试验机16.rar (8.18 MB, 下载次数: 6) 2018-11-10 09:24 上传 点击文件名下载附件
我做了一块板子,用STM32F767控制网口,板子是抄的正点原子开发板的。
原理图见附件。
原理图是触摸屏.schdoc,PCB是试验机6.PcbDoc。
板子做出来后,焊上芯片,用网络调试助手调试,根本连不上。
我买的开发板上的网口则通信正常。
一开始12.1k电阻没有,拿11k代替,通信不上。后来买了12.1k的电阻,焊上还是不行。
请高手检查一下我的电路,看看哪里有问题。谢谢!

此帖出自小平头技术问答
6条回答
chunyang
1楼 · 2019-03-24 14:14.采纳回答
没看楼主的具体电路情况,但从4楼所言提醒楼主,对于高速以太网,尤其是千兆或更高速的网口PCB布局走线要很讲究,至于是不是PCB导致的问题,需要看你的网络系统是否支持自动降速。理论上以太网接口应该是上对下兼容的,也就是说应该支持最古老的10M口,10M口对PCB的设计要求不高,故而可以从连接速度与成功与否上来判断是否为PCB问题。当然,这要求你的代码支持降速。
chenbingjy
2楼-- · 2019-03-23 20:36
 精彩回答 2  元偷偷看……
chenbingjy
3楼-- · 2019-03-24 00:35
7.jpg 这种网口座是不是内置变压器的?



xxxlzjxxx
4楼-- · 2019-03-24 06:28

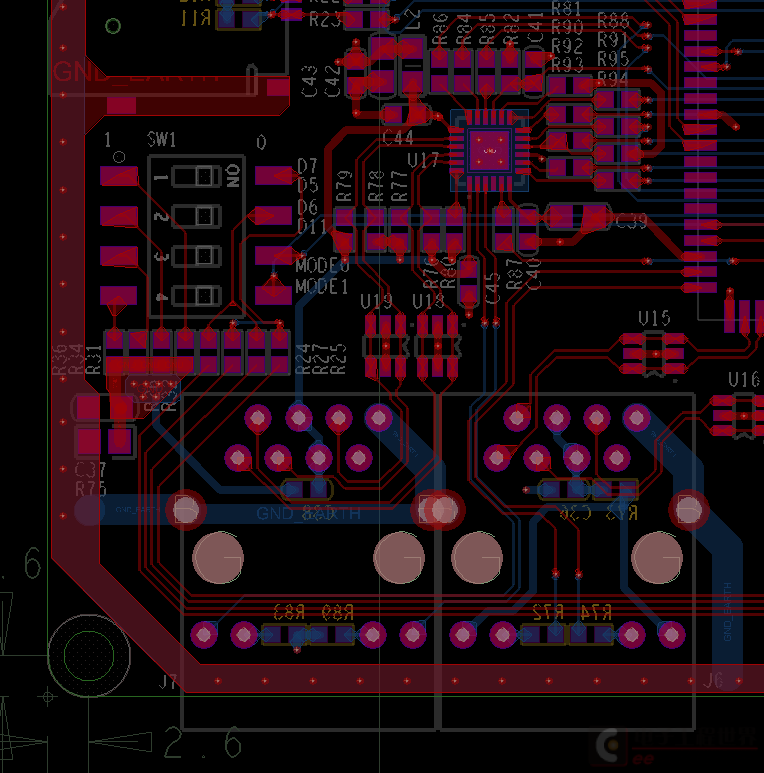

1.png 建议楼主修改网口布局和走线。你这图简直惨不忍睹。。。给你个参考嘛。
chenbingjy
5楼-- · 2019-03-24 11:42
 精彩回答 2  元偷偷看……
chenbingjy
6楼-- · 2019-03-24 19:53
chunyang 发表于 2018-11-12 12:14
没看楼主的具体电路情况,但从4楼所言提醒楼主,对于高速以太网,尤其是千兆或更高速的网口PCB布局走线要很 ...

谢谢春阳大侠
