am3352 外接lcd,屏幕显示竖条纹情况

2019-03-26 14:55发布

移植am3352 lcd屏,出现竖条纹现象。
内核配置:
Device Drivers  --->          Graphics support  --->             <*> Support for frame buffer devices  --->                 <*>   DA8xx/OMAP-L1xx Framebuffer support                 (4)     Consistent DMA memory size (MB)            Console display driver support  --->                    <*> Framebuffer Console support
  • Bootup logo  --->
  •    Standard black and white Linux logo
  •    Standard 16-color Linux logo
  •    Standard 224-color Linux logoDevice Drivers  --->         Graphics support  --->
  • Backlight & LCD device support  --->                 <*>   Lowlevel Backlight controls                 <*>   TLC59108 LCD Backlight Driver
    参数配置:
                      name = "XXXX——lcd",//根据手册填写以下参数         .width = 480,           .height = 272,         .hfp = 210,         .hbp = 46,         .hsw = 40,         .vfp = 12,         .vbp = 23,         .vsw = 20,         .pxl_clk = 90000000,         .invert_pxl_clk = 0,       },static struct lcd_ctrl_config lcd_cfg = {       &disp_panel,       .ac_bias          = 255,       .ac_bias_intrpt              = 0,       .dma_burst_sz              = 16,        .bpp               = 32,       .bpp               = 16,              .fdd               = 0x80,       .tft_alt_mode         = 0,       .stn_565_mode             = 0,        .mono_8bit_mode          = 0,       .invert_line_clock   = 1,       .invert_frm_clock   = 1,       .sync_edge            = 0,       .sync_ctrl              = 1,       .raster_order          = 0,
    };LCD现象:配置完成之后,开发板上电,开启屏背光。屏幕显示竖条纹。再次修改HSYNC,VSYNC。。。。等等参数都没有任何变化,还是竖条纹。路过的大侠如果有解决方法或建议还还请不吝赐教。多谢了。

    此帖出自小平头技术问答
  • 友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
    该问题目前已经被作者或者管理员关闭, 无法添加新回复
    5条回答
    chenzhufly
    1楼-- · 2019-03-26 20:32
     精彩回答 2  元偷偷看……
    Mr.wu
    2楼-- · 2019-03-26 23:41
    < 本帖最后由 Mr.wu 于 2016-8-12 15:34 编辑

    @chenzhufly 屏是做硬件的同事拿过来的(JST-4300Q)。网上资料较少,lcd用的是ili6480驱动。
    开背光,使能lcd屏。现象如图一:
    运行测试程序(显示进度条),黑 {MOD}部分的竖条纹会逐渐的变亮,然后整块屏都变为彩 {MOD}竖条纹,如图二:

    之后任意改动屏参数,效果还是一样的(都是竖条纹)。

    feiting94
    3楼-- · 2019-03-26 23:58
    感觉是硬件连接的问题
    Mr.wu
    4楼-- · 2019-03-27 05:10
     精彩回答 2  元偷偷看……
    peixiuhui
    5楼-- · 2019-03-27 07:45
    竖条纹???  1. 硬件问题,2,时序配置 问题, 参考 一个可以用的 内核 排查 下

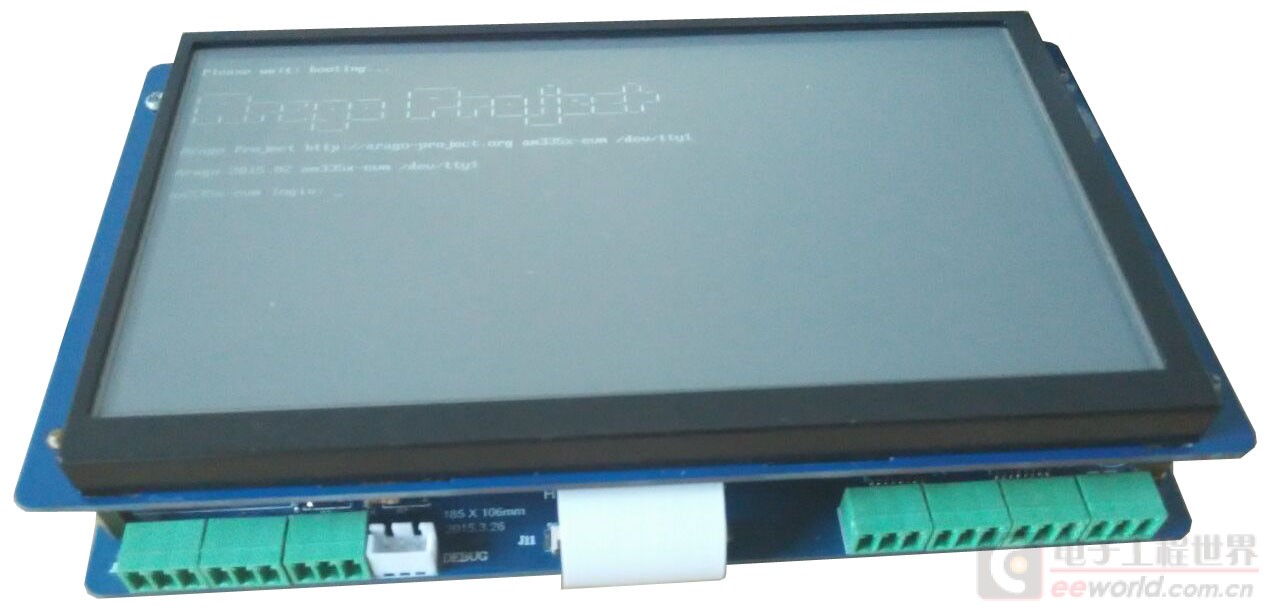

    我这个 杭州辉为科技 有限公司 的 am335 没有问题的,内核源码 需要 我可以 发给你 参考下。 TB2rzPOeSFmpuFjSZFrXXayOXXa_!!519737036.jpg
    http://v.youku.com/v_show/id_XMjY0NzA1Mjc2OA==.html
