GPMC_CONFIG_1到7的配置如下
一、Gpmc_config_1:32’h40001000：设置异步非复用单个写，四长度页读模式，数据位宽16位，
二、Gpmc_config_2:32’h00060501：设置gpmc_a有效和gpmc_ncs有效之间时间间隔为1gpmc_fclk，gpmc_ncs下降沿和gpmc_fclk上升沿之间延迟设为0，设置读片选有效时间为7个gpmc_fclk，写为5个gpmc_fclk
三、Gpmc_config_3:32’h00020781：Ale信号比ncs延迟半个gpmc_fclk拉低，page读比ncs提前半个gpmc_fclk拉高，单个写比ncs提前3个半gpmc_fclk拉高
四、Gpmc_config_4:32’h06030502：设置读使能有效与片选有效间隔1个gpmc_fclk，读使能有效维持6个gpmc_fclk，写使能有效与片选有效间隔2个gpmc_fclk，写使能有效维持3个gpmc_fclk
五、Gpmc_config_5:32’h01030608：设置从地址有效开始，一个读周期8个gpmc_fclk,一个写周期6个gpmc_fclk，读首数据与地址有效间隔2个gpmc_fclk
六、Gpmc_config_6:32’h050301c1：连续读写之间总线切换延迟1个gpmc_fclk,CS片选信号之间延迟一个gpmc_fclk，写数据与地址有效间隔5个gpmc_fclk
七、Gpmc_config_7:32’h00000f78。

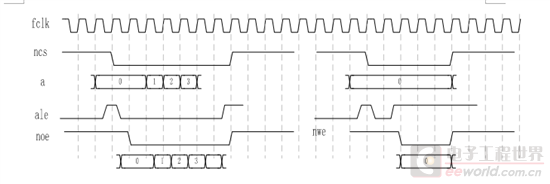

以上就是我想要得到的效果

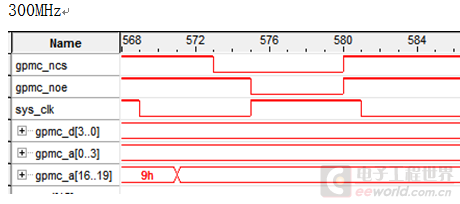

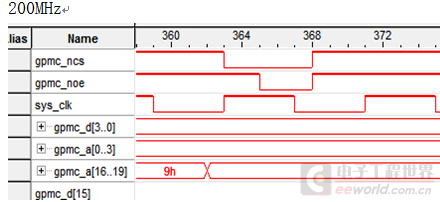

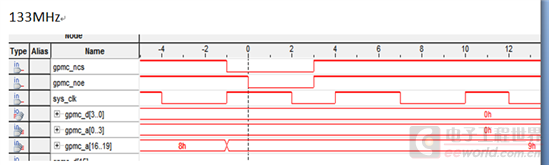

但实际出现的读和配置有出入，以下分别为133mhz,200mhz,300mhz抓出来的时序图，可以发现ncs持续的周期并没有到7个周期，只有四个周期，也就是说，它并没有把3个pageaccesstimej加上去，地址也没有加3次，每个cs拉低周期只自动加了一次地址，可是我的配置是异步页读X4模式，不知道为什么。
此帖出自小平头技术问答
一、Gpmc_config_1:32’h40001000：设置异步非复用单个写，四长度页读模式，数据位宽16位，
二、Gpmc_config_2:32’h00060501：设置gpmc_a有效和gpmc_ncs有效之间时间间隔为1gpmc_fclk，gpmc_ncs下降沿和gpmc_fclk上升沿之间延迟设为0，设置读片选有效时间为7个gpmc_fclk，写为5个gpmc_fclk
三、Gpmc_config_3:32’h00020781：Ale信号比ncs延迟半个gpmc_fclk拉低，page读比ncs提前半个gpmc_fclk拉高，单个写比ncs提前3个半gpmc_fclk拉高
四、Gpmc_config_4:32’h06030502：设置读使能有效与片选有效间隔1个gpmc_fclk，读使能有效维持6个gpmc_fclk，写使能有效与片选有效间隔2个gpmc_fclk，写使能有效维持3个gpmc_fclk
五、Gpmc_config_5:32’h01030608：设置从地址有效开始，一个读周期8个gpmc_fclk,一个写周期6个gpmc_fclk，读首数据与地址有效间隔2个gpmc_fclk
六、Gpmc_config_6:32’h050301c1：连续读写之间总线切换延迟1个gpmc_fclk,CS片选信号之间延迟一个gpmc_fclk，写数据与地址有效间隔5个gpmc_fclk
七、Gpmc_config_7:32’h00000f78。
以上就是我想要得到的效果
但实际出现的读和配置有出入，以下分别为133mhz,200mhz,300mhz抓出来的时序图，可以发现ncs持续的周期并没有到7个周期，只有四个周期，也就是说，它并没有把3个pageaccesstimej加上去，地址也没有加3次，每个cs拉低周期只自动加了一次地址，可是我的配置是异步页读X4模式，不知道为什么。
此帖出自小平头技术问答
