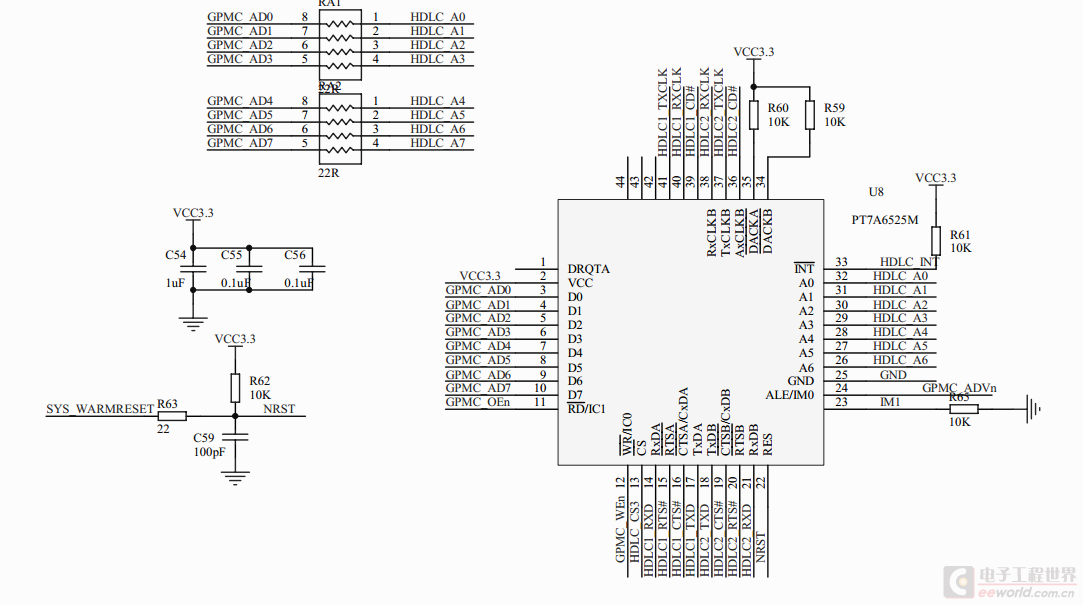

am335xd核心板通过总线外挂一款PT7A6525的HDLC芯片，8根地址数据总线复用，电路图如下：

选择CS3脚，驱动代码：
#define HDLC_GPMC_CONFIG1 0x00000200         //8位模式，引脚复用
#define HDLC_GPMC_CONFIG2 0x00080800          //片选信号CS OffTime 48ns
#define HDLC_GPMC_CONFIG3 0x00020201          //使用数据/地址信号切换nADV
#define HDLC_GPMC_CONFIG4 0x08000800           //读使能#OE、写使能信号#WE持续48ns
#define HDLC_GPMC_CONFIG5 0x01060D0D          //读取周期78ns,访问36ns
#define HDLC_GPMC_CONFIG6 0x00000F80          // 连续访问周期间隔90ns
#define HDLC_GPMC_CONFIG7 0x00000F50           // 物理地址0x1000 0000, 16MB window



/*config pt7a6525 bus addr mapping*/
static s8 pt7a6525_gpmc_config(void)
{
        unsigned int  base, size;
        unsigned int val = 0;

        /*Disable Chip Select*/
          gpmc_cs_write_reg(HDLC_CS, GPMC_CS_CONFIG7, HDLC_GPMC_CONFIG7&(~GPMC_CONFIG7_CSVALID));

#if 1
        /*GPMC_CONFIG7_CSVALID查看是否被占用*/
        if (!gpmc_cs_mem_enabled(HDLC_CS))
        {
                  gpmc_cs_write_reg(HDLC_CS, GPMC_CS_CONFIG7,  HDLC_GPMC_CONFIG7&(~GPMC_CONFIG7_CSVALID) );
                  gpmc_cs_get_memconf(HDLC_CS, &base, &size);
                  DPRINTK("base= 0x%x, size=0x%x ", base, size);
                  if (gpmc_cs_insert_mem(HDLC_CS, base, size) < 0)
                           BUG();
                   gpmc_cs_enable_mem(HDLC_CS, base, size);
        }

        gpmc_cs_write_reg(HDLC_CS, GPMC_CS_CONFIG7, HDLC_GPMC_CONFIG7&(~GPMC_CONFIG7_CSVALID) );

        /* Delay for settling */
        mdelay(30);
#endif

    gpmc_cs_configure(HDLC_CS, GPMC_SET_IRQ_STATUS, 0);         /*set irq status*/
        gpmc_cs_configure(HDLC_CS, GPMC_ENABLE_IRQ, 0);                 /*disable irqs*/

        gpmc_cs_write_reg(HDLC_CS, GPMC_CS_CONFIG1, HDLC_GPMC_CONFIG1);
        gpmc_cs_write_reg(HDLC_CS, GPMC_CS_CONFIG2, HDLC_GPMC_CONFIG2);
        gpmc_cs_write_reg(HDLC_CS, GPMC_CS_CONFIG3, HDLC_GPMC_CONFIG3);
        gpmc_cs_write_reg(HDLC_CS, GPMC_CS_CONFIG4, HDLC_GPMC_CONFIG4);
        gpmc_cs_write_reg(HDLC_CS, GPMC_CS_CONFIG5, HDLC_GPMC_CONFIG5);
        gpmc_cs_write_reg(HDLC_CS, GPMC_CS_CONFIG6, HDLC_GPMC_CONFIG6);

        /*Enable the config*/
        gpmc_cs_write_reg(HDLC_CS, GPMC_CS_CONFIG7, HDLC_GPMC_CONFIG7|GPMC_CONFIG7_CSVALID);

        val = gpmc_cs_read_reg(HDLC_CS, GPMC_CS_CONFIG7);
        DPRINTK("GPMC_CS_CONFIG7 = 0x%x ", val);


        /***********申请GPMC chip-select空间**********/
    if(gpmc_cs_request(HDLC_CS, REG_SIZE, &mem_base)<0)
    {
        DPRINTK(KERN_ERR "gpmc_cs_request for hdlc failed. ");
        return -1;
    }
        DPRINTK("Got CS3, address = %lx ", mem_base);

    /***********申请虚拟内存空间**********/
    if(!request_mem_region(mem_base, REG_SIZE, "mem_hdlc"))
    {
        DPRINTK(KERN_ERR "request_mem_region failed. ");
                gpmc_cs_free(HDLC_CS);
        return -1;
    }

    /******物理地址映射为虚拟地址*****/
        hdlc_base = ioremap(mem_base, REG_SIZE);


        return 1;
}

配置完代码，获取到
[    4.286009] hdlc_init ...
[    4.289426] base= 0x10000000, size=0x1000000
[    4.323760] GPMC_CS_CONFIG7 = 0xf50
[    4.327410] Got CS3, address = 10000000
[    4.331439] hdlc_base =e085e000


但是通过
while(1){
  writeb(0xaa, hdlc_base);
  writeb(0x55, hdlc_base);
} 经示波器看AD0~AD7脚均无电平拉高，有没大神帮忙看下配置是否有问题。。。到底是什么原因啊。。。
