关于28335官网FFT例程的问题（相位计算）

2019-03-26 15:44发布

站内问答 / DSP
8905 1 1200
正在使用ti官网28335浮点FFT算法，现遇到一个问题，就是计算各次谐波相位的问题。（相位计算是RFFT_f32_phase.asm 文件实现，汇编编写，确实看不懂，只能拿来用。）

#define FFT_SIZE 256 //做256点FFT

现仿真一个信号：
InBuffer=sin(2*pi*i*2/(FFT_SIZE-1)+pi/3)+sin(2*pi*i*2*3/(FFT_SIZE-1)-pi/3)/3+sin(2*pi*i*2*5/(FFT_SIZE-1)-pi/6)/5;

信号波形如下：
1.jpg 2.jpg 3.jpg 4.jpg

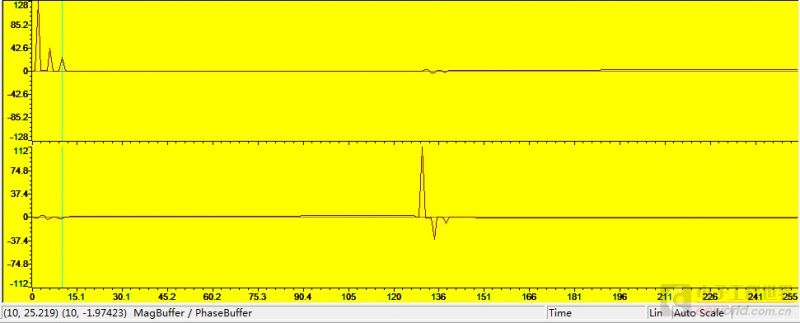

（10,25.219）（10，-1.97423） MagBuffer/PhaseBuffer


请问下：
PhaseBuffer【】中-0.499698、-2.54971、-1.97423这几组数，表示什么意义呢？如何由它确定各次谐波的相位呢？
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
1条回答
jishuaihu
1楼-- · 2019-03-26 22:59
< 先学习一下FFT中数据的意义。fft算完之后是实部和虚部，要算相位得求时不和虚部的tan值，详见数学中复数的相关内容
