"Feedback Input. The MP3302 regulates the voltage across the current sense resistor between FB and GND. Connect a current sense resistor from the bottom of the LED string to GND. Connect the bottom of the LED string to FB. The regulation voltage is 200mV."你要接上背光，形成回路，LED电流流过sense resistor,也即你图中的R19，FB端口才会出现200mV的电压。另外，你的EN端口的电压是否符合要求，仔细看datasheet，FB端口的电压和EN的电压也有关系的。
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 chenbingjy 的问题《MP3302DJ的问题》','https://www.xiaopingtou.net/q-232.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}

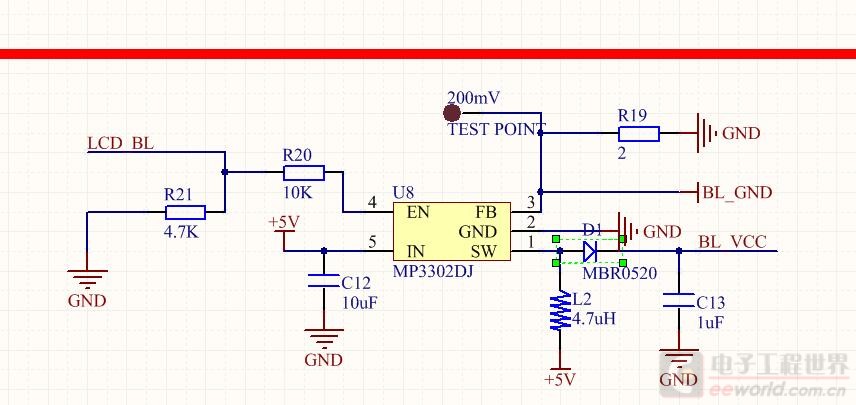

电路中用到LCD背光驱动芯片MM3302DJ，5V供电，LCD_BL飞了一根线。
EN3.18V，可是FB电压没有200mV输出。
怎么回事呢？谢谢！
此帖出自小平头技术问答
谢谢！
