AD画PCB放大后有很多白 {MOD}的线

2019-03-27 08:47发布

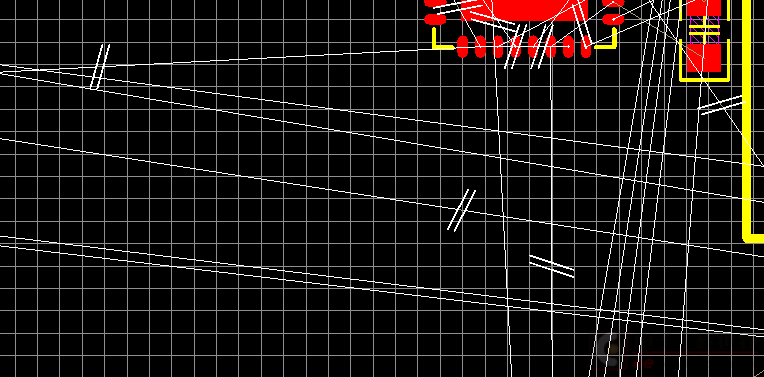

AD画PCB放大后有很多白 {MOD}的线,不是飞线,还有很多横杠。不放大就只有飞线。求助各位,这是怎么回事? 微信截图_20190312141339.png 微信截图_20190312141507.png
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
11条回答
你的虎牙脆
1楼-- · 2019-03-27 11:30
 精彩回答 2  元偷偷看……
qwqwqw2088
2楼-- · 2019-03-27 17:23
线没有连接,连接就没了
因为中途有进行过DRC检查的结果
你的虎牙脆
3楼-- · 2019-03-27 20:43
 精彩回答 2  元偷偷看……
懒猫爱飞
4楼-- · 2019-03-27 22:18
教你个笨办法,把规则,一条一条的关闭,直到你说的问题消失,那就说明是这个规则设置的不对,我当年就是这样慢慢学规则的
你的虎牙脆
5楼-- · 2019-03-28 01:33
懒猫爱飞 发表于 2019-3-12 14:40
教你个笨办法,把规则,一条一条的关闭,直到你说的问题消失,那就说明是这个规则设置的不对,我当年就是这 ...

就是Rules里面的吗?我图方便把规则都设成0了,我想会不会是这个问题
懒猫爱飞
6楼-- · 2019-03-28 06:39
你的虎牙脆 发表于 2019-3-12 14:43
就是Rules里面的吗?我图方便把规则都设成0了,我想会不会是这个问题

不能全设置成0,可以关闭规则,这样可以不用实时检测
