< 楼主，真是不好意思，又要截图说明下了。

1.  你的这个半圆的应该是焊盘才对吧。 而且这种焊盘叫做异形焊盘，所以我也是小小的研究了一番。



2.  那么一个贴片焊盘最主要的三个层top Layer、Paste、Solder，有了这三个层，这个焊盘才能说明这个是一个焊盘，当然他也有电气属性。



3. 下面我说明下，我的步骤：

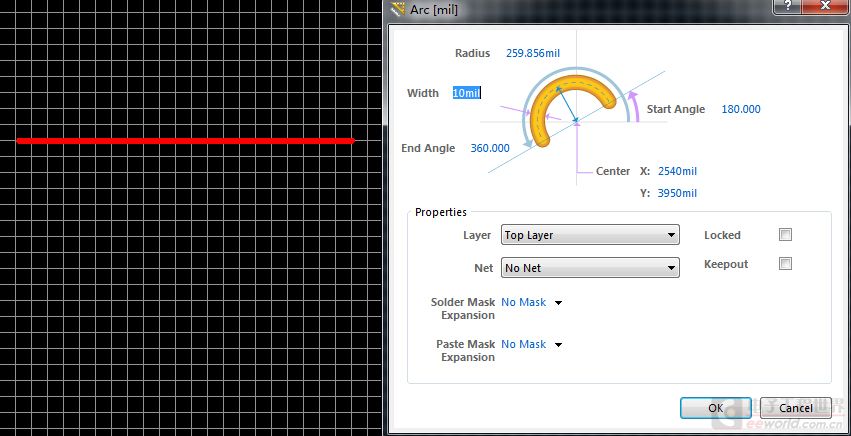

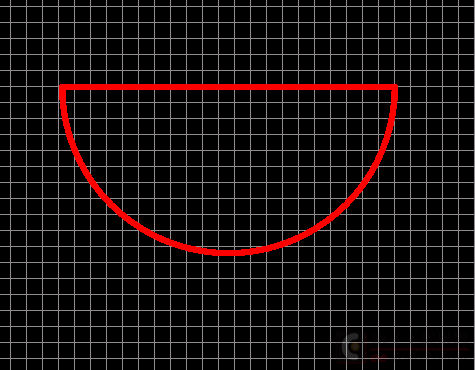

①.  在任意层画一个封闭的半圆，演示图示如下：





②. 选择在tools菜单下------>convert------>Create Region  from Selected Primitives

快捷键是：T+V+E,如下就是效果。

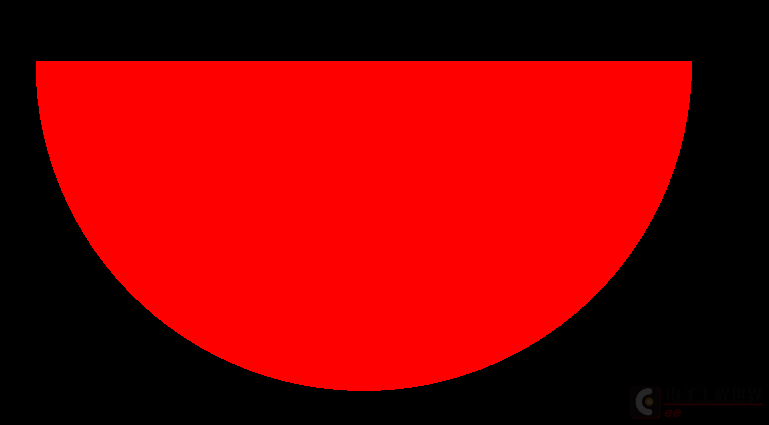

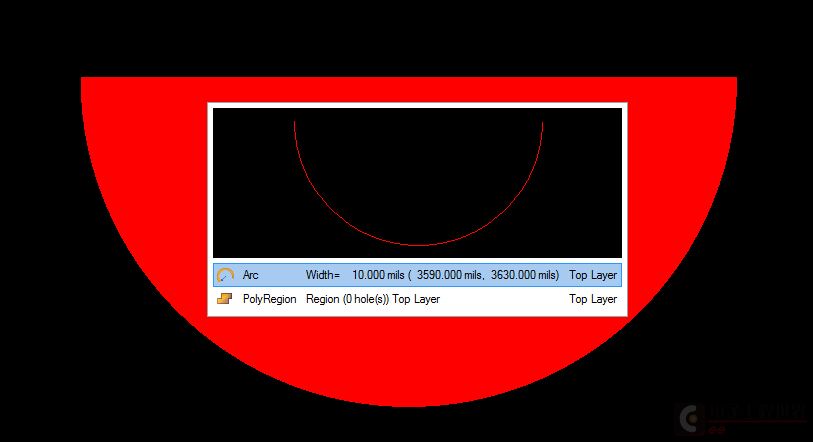

③. 删除轮廓，如下所示：

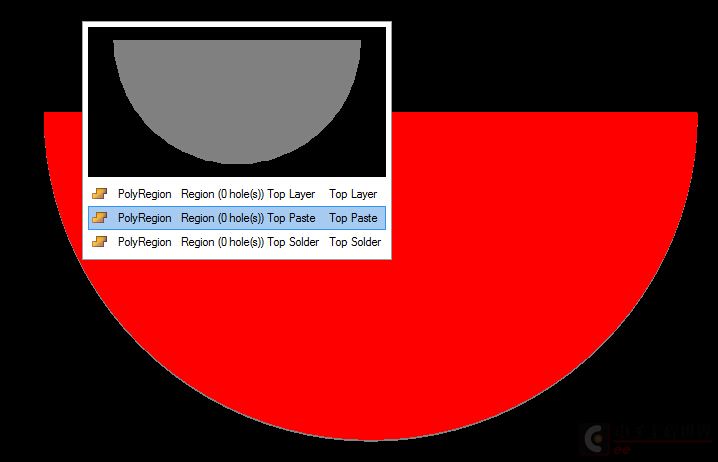

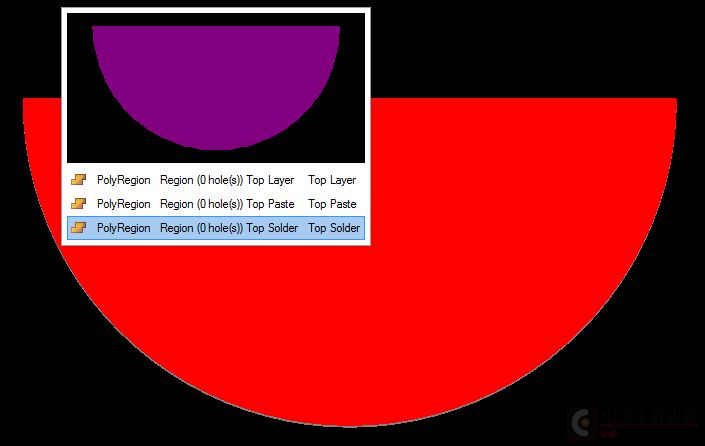

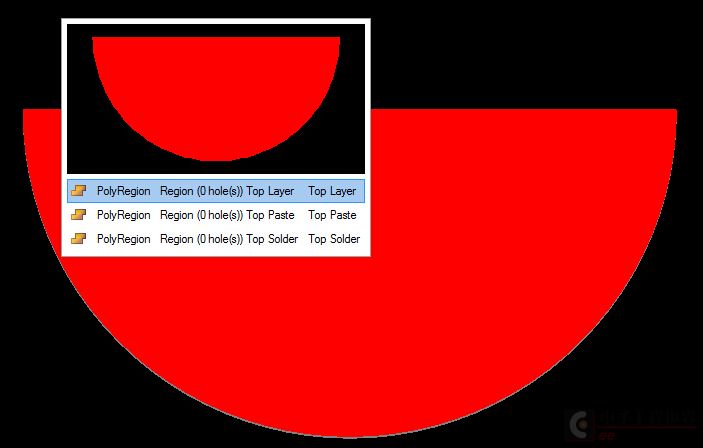

④. 将此块半圆铜皮复制两次并在原来的基础上重叠，并设置层属性，如下图所示

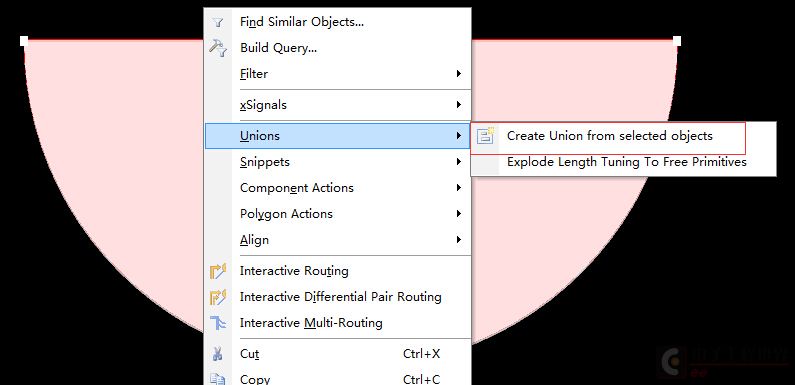

⑤. 选中这三层，将其三个层组合在一起

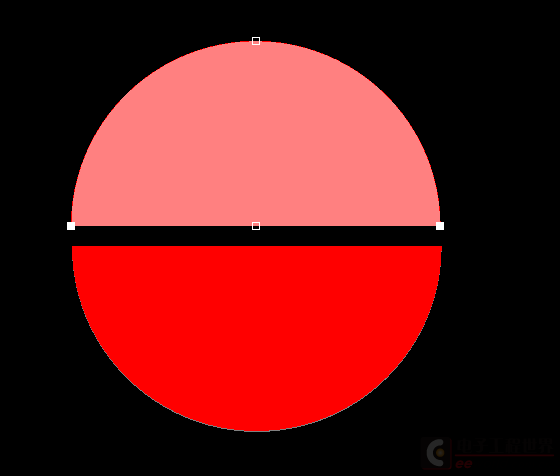

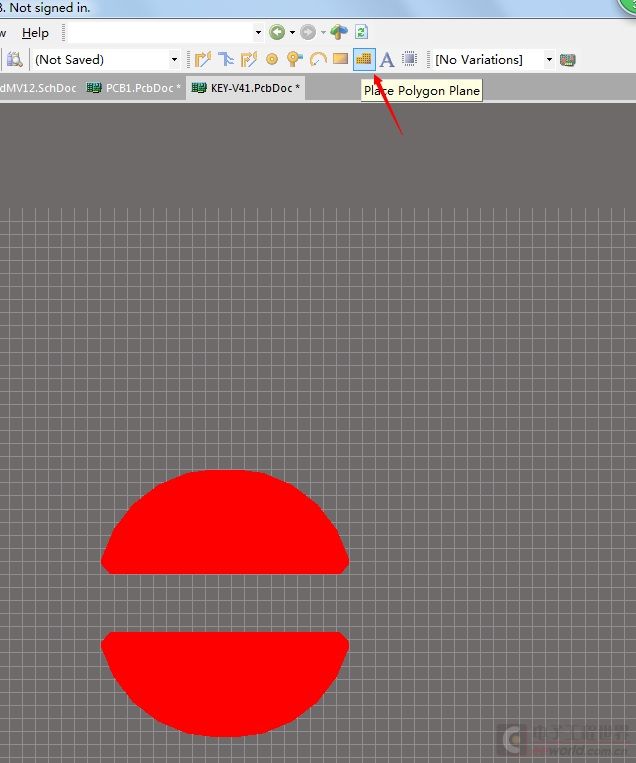

⑥. 复制组合后的焊盘，并用空格键切换方向放置对称部分的半圆焊盘（我认为如果要精确一点的话，这个放置的对称部分可以用坐标来确定）。

1、首先建立图形：new Shape symbol；
                        shape -etch top或bottom都行，但要一致；
                        画好后融合：shape - merge shapes；
                        建立soldermask；
2、建立焊盘：regular pad选shape，找到建立的图形。

huaiqiao 发表于 2015-6-11 13:03
楼主，真是不好意思，又要截图说明下了。

1.  你的这个半圆的应该是焊盘才对吧。 而且这种焊盘叫做异形焊盘，所以我也是小小的研究了一番。



2.  那么一个贴片焊盘最主要的三个层top Layer、Paste、Solder，有了这三个层，这个焊盘才能说明这个是一个焊盘，当然他也有电气属性。



3. 下面我说明下，我的步骤：

①.  在任意层画一个封闭的半圆，演示图示如下：





②. 选择在tools菜单下------>convert------>Create Region  from Selected Primitives

快捷键是：T+V+E,如下就是效果。





③. 删除轮廓，如下所示：






④. 将此块半圆铜皮复制两次并在原来的基础上重叠，并设置层属性，如下图所示





⑤. 选中这三层，将其三个层组合在一起





⑥. 复制组合后的焊盘，并用空格键切换方向放置对称部分的半圆焊盘（我认为如果要精确一点的话，这个放置的对称部分可以用坐标来确定）。
