PCB布铜出问题了,求解!

2019-03-27 08:53发布

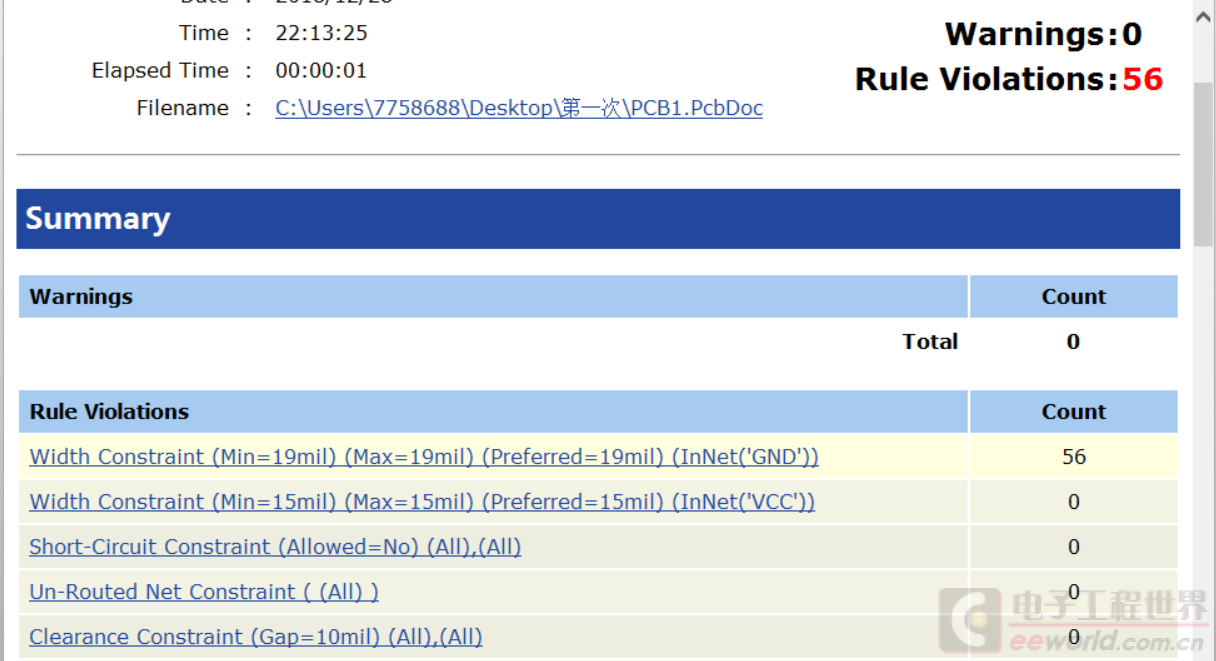

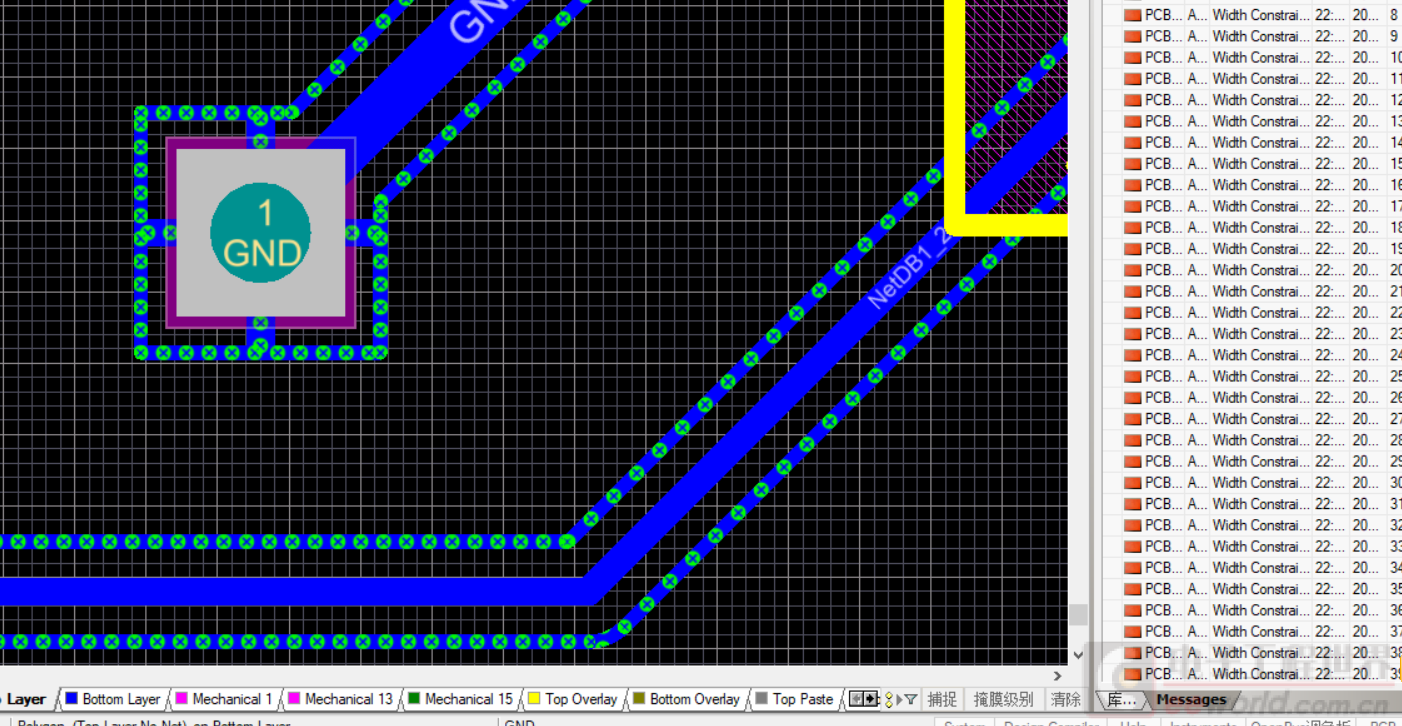

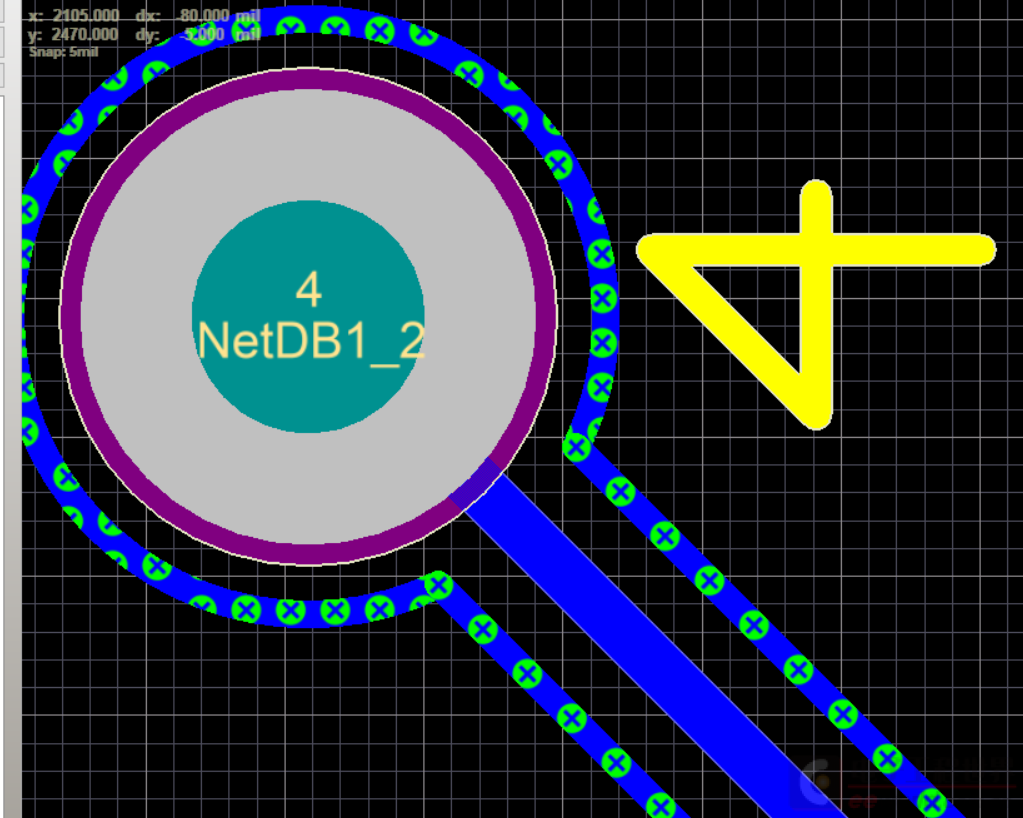

PCB布线布局都没问题了,结果一布铜,GND的布铜线路宽度就不同了。麻烦告诉下在哪出的问题!求解 [}T`D5LMLK@MUUISJQ~_@47.png [NG3]W7BDOHRGI89S{I2WXC.png ~{DCU0F8XOAQ8MZ)%NE0$E5.png G{RNJW~PGJ1B_PD2}O_OE.png
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
qwqwqw2088
1楼-- · 2019-03-27 17:34

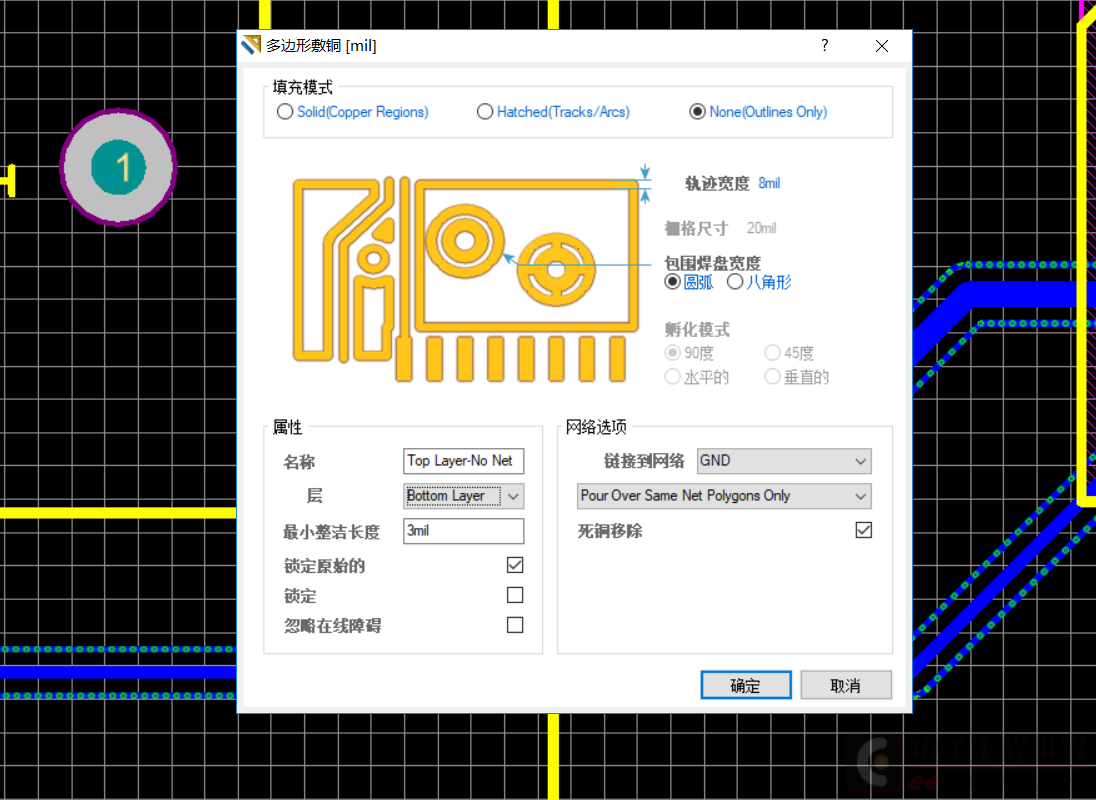

< 为什么要选择 None(Outlins Only)方式呢?
此乃无填充模式,只保留敷铜区域的边界,内部不进行填充。
选此项,需要设定敷铜边界轨迹宽度及包围焊盘的形状等
54545
2楼-- · 2019-03-27 20:07
qwqwqw2088 发表于 2018-12-28 23:12
为什么要选择 None(Outlins Only)方式呢?
此乃无填充模式,只保留敷铜区域的边界,内部不进行填充。
选 ...

那应该选择哪像,求解!我是新手
qwqwqw2088
3楼-- · 2019-03-27 23:44
 精彩回答 2  元偷偷看……
olive888
4楼-- · 2019-03-28 01:23
 精彩回答 2  元偷偷看……
