如何用AD画四层板的电源层

2019-03-27 08:53发布

本帖最后由 bigbat 于 2018-11-16 21:13 编辑

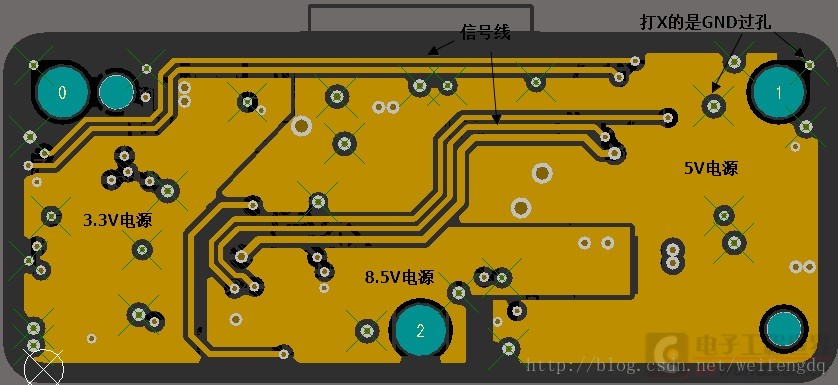

网上的ad画四层板的文章，其中有一个power层的板子。
各位高手如何能画出这种多个电源网络的板子。"主要这个层是一个正片层Layer"
难道是用铺地的方式吗？
Power Power

本人四层板是外行！！！
谢谢各位，跪谢！

此帖出自小平头技术问答

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

5条回答

1楼-- · 2019-03-27 14:30

< 通常是把中间的设为电源层，为负片

2楼-- · 2019-03-27 15:27

首先 ,把相同的网络尽量放在一起,这样可以很好的进行网络划分,(点击“Place”（快捷键P→L）→“Line”→然后就可以画定区域了→通过Shift+空格来改变画线的方式→圈定一个区域之后→双击该区域→就可以定义你所需要的电源了)

3楼-- · 2019-03-27 16:32

楼上说的正确

4楼-- · 2019-03-27 19:28

精彩回答 2 元偷偷看……

5楼-- · 2019-03-28 00:03

谢谢各位，搞明白了！！！
