求助BGA间距太小怎么办?

2019-03-27 08:54发布

本帖最后由 cl17726 于 2018-12-19 17:12 编辑

此处有BGA64芯片一枚。


参数完全参考手册。



如下。


4mil走线(0.1mm)(4mil 间距)无法通过。

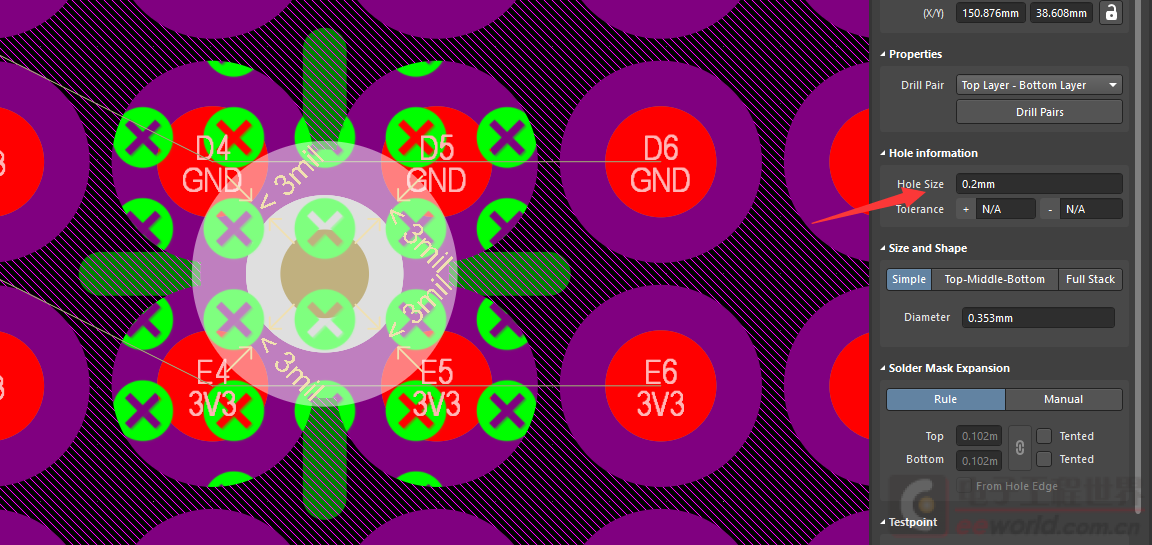

0.2孔也无法放置。(所以也没法FANOUT)

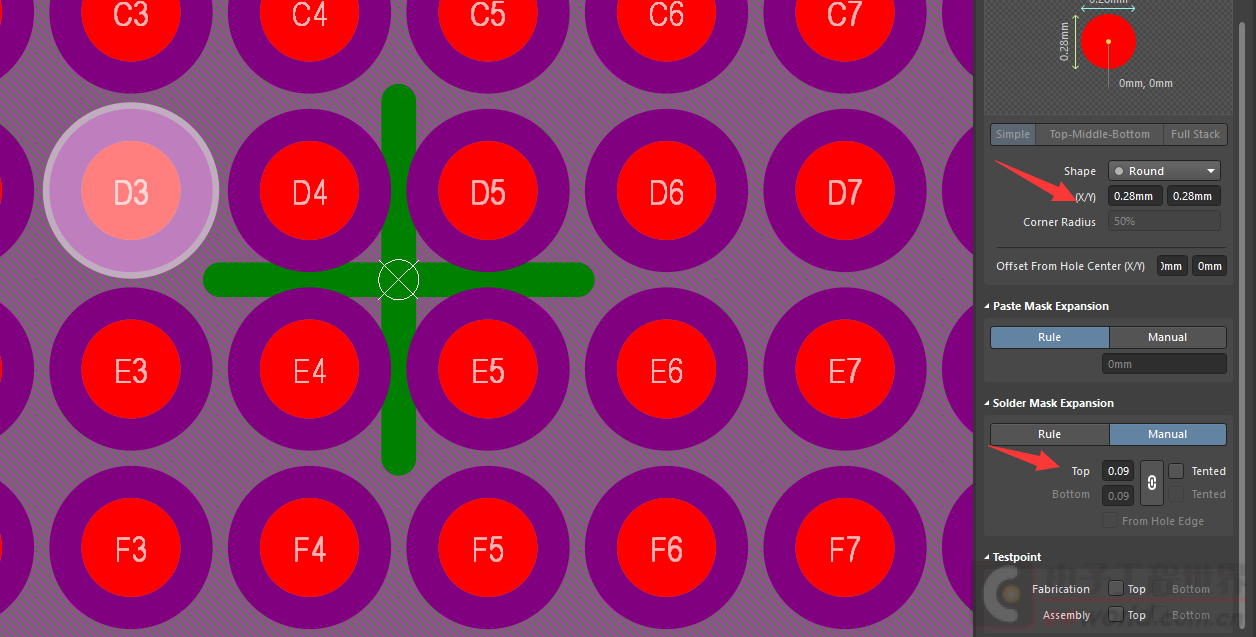

尝试把PAD改小,效果不明显。这样的BGA,究竟是怎么走线出来的。
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
13条回答
bluefox0919
1楼-- · 2019-03-27 13:56
 精彩回答 2  元偷偷看……
btty038
2楼-- · 2019-03-27 14:46
 精彩回答 2  元偷偷看……
cl17726
3楼-- · 2019-03-27 19:41
bluefox0919 发表于 2018-12-19 17:57
这是打孔焊盘上用盲孔来做,交错打跟交错布线。然后要确认你的板厂有这制作工艺。

然而没有盲孔工艺,最高4mil/4mil/0.2mm,这个是不是就基本走不通了.
qwqwqw2088
4楼-- · 2019-03-28 00:22
本帖最后由 qwqwqw2088 于 2018-12-19 20:59 编辑

0.5mm的pitch的BGA应该可以走线的吧,走线4mil即0.1016mm
dsm=0.37,,,,
0.5-0.37=0.13>0.1016
中间走4mil  比较难办,
qwqwqw2088
5楼-- · 2019-03-28 05:10
当然走线设计的时候必须很小心
现在0.4mm的BGA,好像不好找板厂做
cl17726
