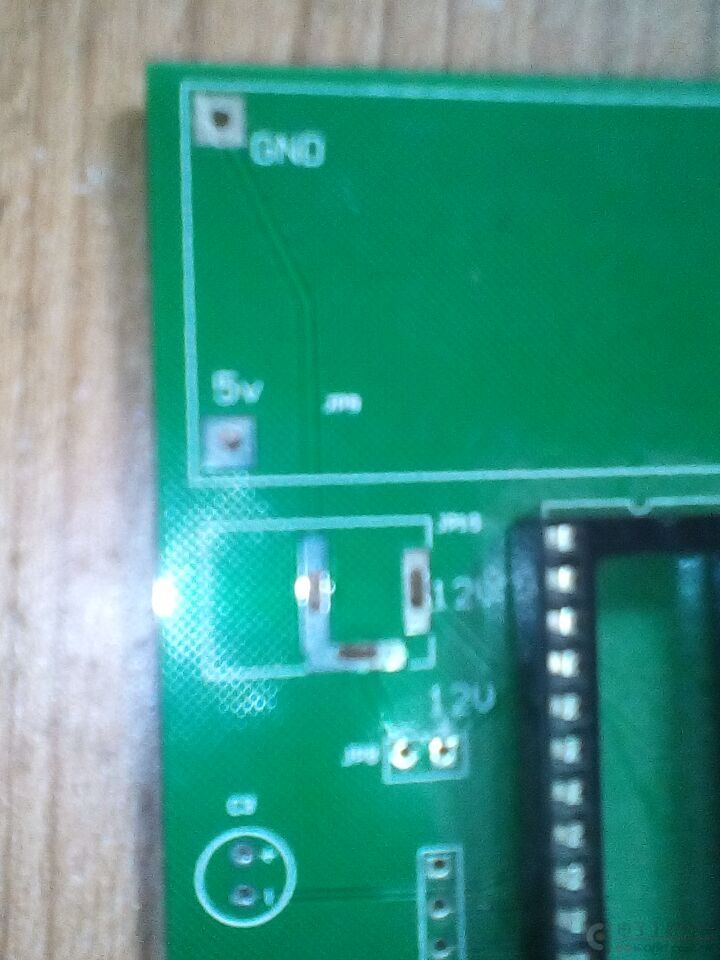

protel 2004制作DC插座的封装,焊盘孔怎样做成椭圆型孔的?

2019-03-27 08:56发布

C:UsersAdministratorDesktop 此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
18条回答
okhxyyo
1楼-- · 2019-03-27 14:21
< 放图。。要上传上来啊。。发图地址看不到的。。
hu柏拉图的永恒
2楼-- · 2019-03-27 14:42
okhxyyo 发表于 2015-3-31 10:26
放图。。要上传上来啊。。发图地址看不到的。。

gh131413
3楼-- · 2019-03-27 18:56
 精彩回答 2  元偷偷看……
hu柏拉图的永恒
4楼-- · 2019-03-27 22:27
在KEEPOUT层画你想要的过孔形状然后在边缘铺铜和阻焊层即可……?具体点吗?谢谢?
gh131413
5楼-- · 2019-03-28 01:46
 精彩回答 2  元偷偷看……
qwqwqw2088
6楼-- · 2019-03-28 02:02
焊盘设置成椭圆很简单
打开一个焊盘,外形选择Round,在尺寸和外形一栏下面将X-Size与Y-Size的尺寸大小设置成一样是圆形,不一样是椭圆。
