拼板时有什么需要注意的吗
2019-03-27 08:58
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
电路设计
9319
8
1450
本帖最后由 z45217 于 2018-10-27 16:19 编辑

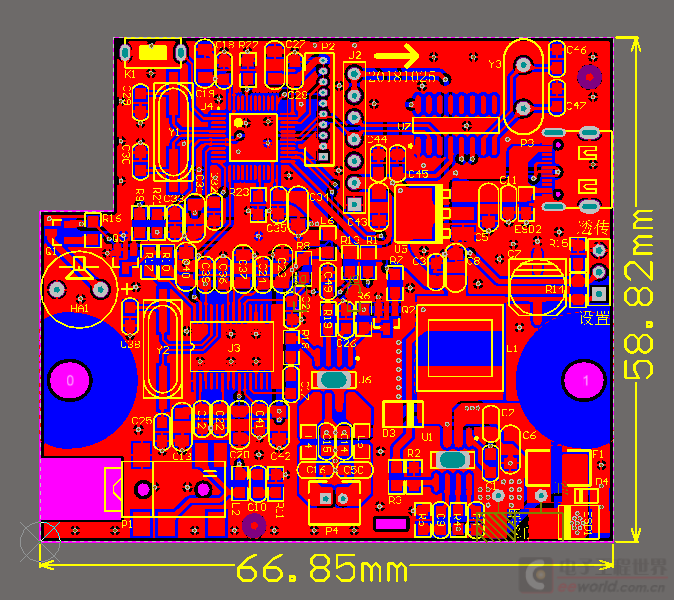

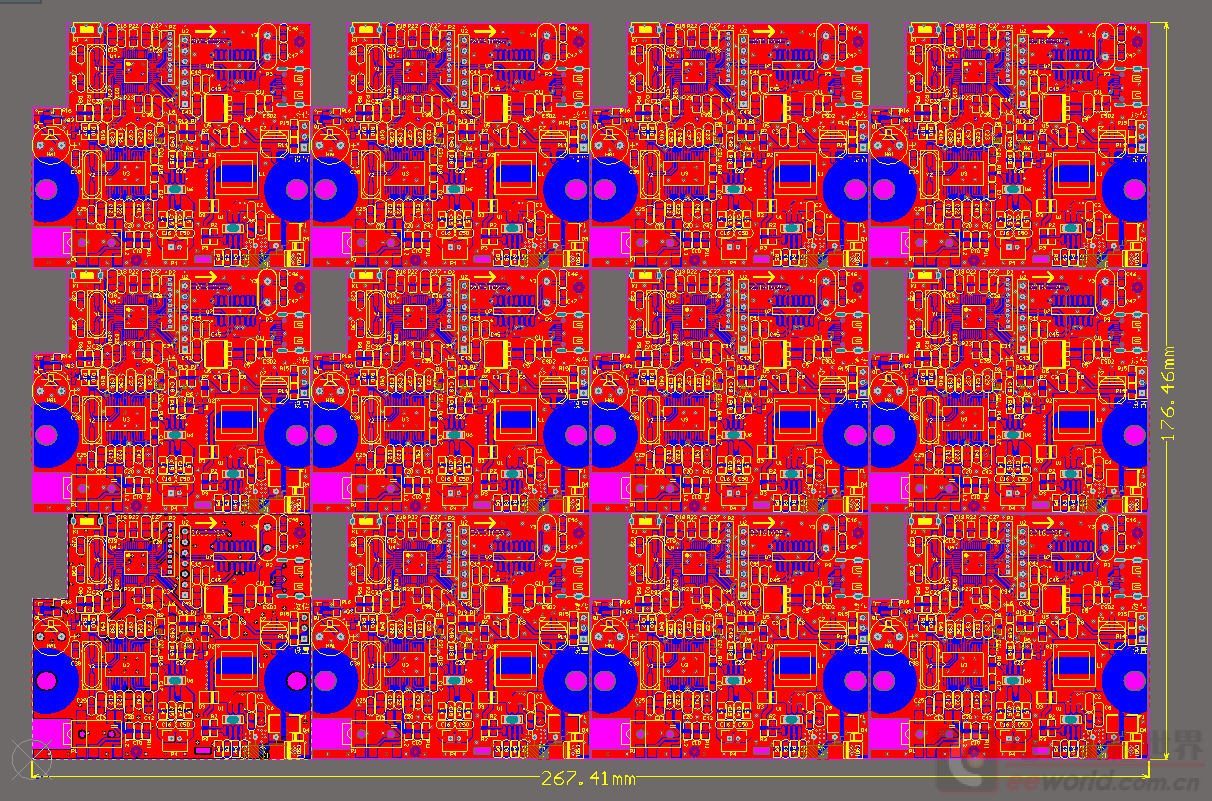

第一次拼版,不知道要注意些什么尺寸如图,拼板后最终尺寸有没有什么要求?我这样三行四列合适吗?左右在加个3mm的工艺边
此帖出自
小平头技术问答
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
8条回答
z45217
1楼-- · 2019-03-27 17:16
< 查了下,好像很多人拼板都是直接让加工厂拼的?
是不是只要和加工厂说下尺寸不能超过多少多少就可以了??
加载中...
qwqwqw2088
2楼-- · 2019-03-27 22:07
制版厂可以拼,自己也可以拼
主要与自己要用的贴片机也有关系
或手工焊接也有关
与设计的板子大小形状关系更大, 看怎么有利焊接装配
加载中...
chunyang
3楼-- · 2019-03-27 23:23
你需要考虑如何分板,是否使用自动贴片机。量较大时需要考虑尽量利用整张板材,那怎么拼版就更讲究了,需要跟厂家联系,弄清楚整板的规格以及是否有工艺限制等。
加载中...
ddllxxrr
4楼-- · 2019-03-28 02:45
精彩回答 2 元偷偷看……
加载中...
ienglgge
5楼-- · 2019-03-28 06:05
写一个说明。描述具体要求。尺寸问题,需要和厂家确认。做不了,他自然会告诉你。这个尺寸应该还可以。
加载中...
曹伟1993
6楼-- · 2019-03-28 11:18
精彩回答 2 元偷偷看……
加载中...
