求教AD10中制作mark点的步骤

2019-03-27 09:01发布

今日在做AD10 的PCB 遇到mark点的制作,看别人的板mark点的空旷区是没有绿油,像透明一样,只有基板。

不知道AD10中应该如何操作。

谢谢!
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
18条回答
liutogo
1楼-- · 2019-03-27 13:58
 精彩回答 2  元偷偷看……
huaiqiao
2楼-- · 2019-03-27 19:27
本帖最后由 huaiqiao 于 2015-7-23 10:08 编辑

我说的这个方法不论在AD10还是AD的其他软件都适用:

1. 我举个例子放个表贴的圆形焊盘,直径1mm;

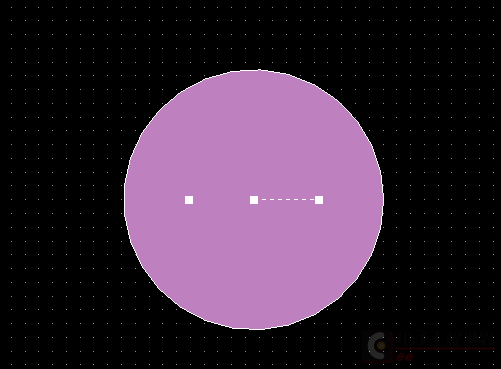

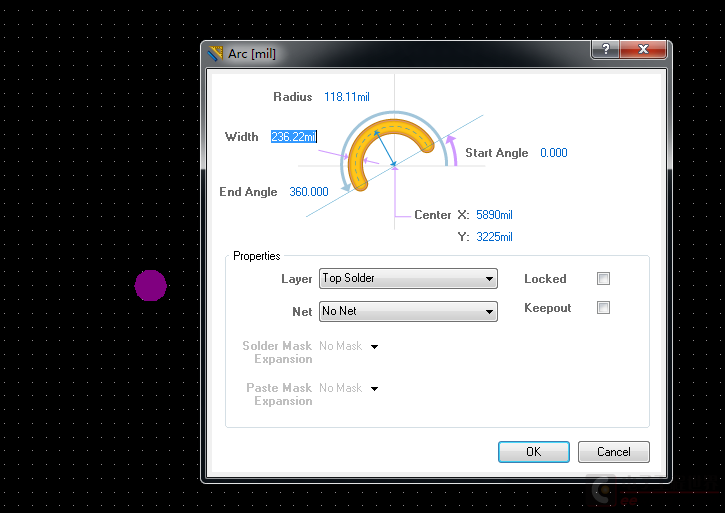

2. 在Top solder在以刚才的这个表贴的焊盘为圆心,画实心圆。(建议圆的线宽约为半径。如半径为1.5mm,线宽为3mm)

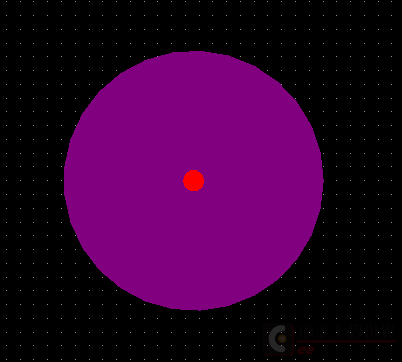

3. 效果如下,我在这里不做过多的说明。你主要需要理解pcb各层的含义就好了。这个结合3D视图会更加清楚。

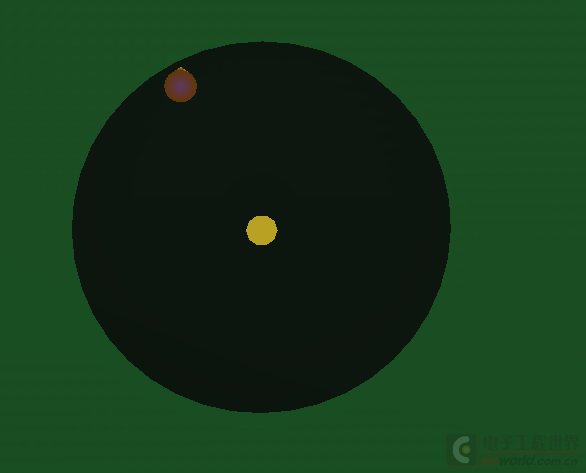

图中3d效果就是你说的空旷区是不盖绿油









这个mark点的具体的,要和板厂沟通的哦。

我给你丢一个我珍藏的mark点的制作规范,不过,付点小费:

MARK点相关设计规范.pdf (112.27 KB, 下载次数: 124, 售价: 4 枚芯币) 2015-7-23 10:08 上传 点击文件名下载附件
PYLLSJF
3楼-- · 2019-03-27 22:34
huaiqiao 发表于 2015-7-23 10:00
我说的这个方法不论在AD10还是AD的其他软件都适用:

1. 我举个例子放个表贴的圆形焊盘,直径1mm;

2. ...

坑人的,百度有的一个PDF放在这儿骗人
huaiqiao
4楼-- · 2019-03-28 02:15
PYLLSJF 发表于 2015-12-9 11:00
坑人的,百度有的一个PDF放在这儿骗人

不知道是不是百度的忘记了,算了当我没说。对您没帮助就算了。
baradream
5楼-- · 2019-03-28 04:20
谢谢,非常有用
