想询问一下，PCB板边对上PAD的孔，能允许间距是多少？才不造成钻孔的时候破板，板裂。

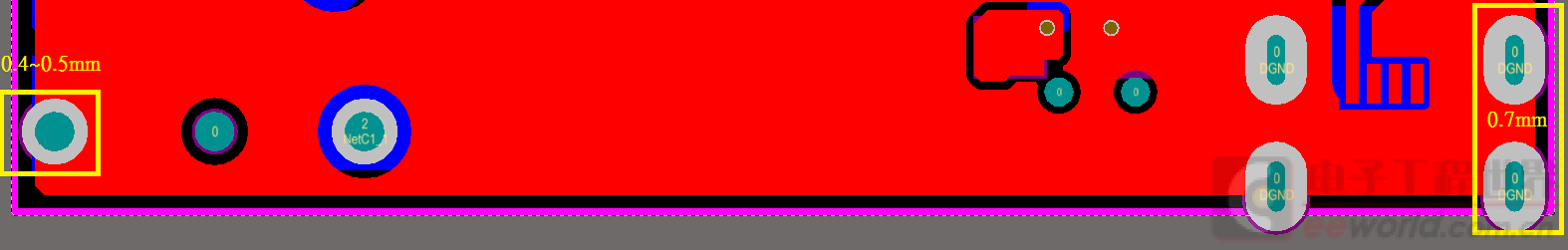

目前因为PCB板会卡住机构的螺丝孔....需要调整板边，调整后的板边对上最近的钻孔只有0.4~0.5mm左右的间距(0.4~0.5的部分是PAD焊锡位置)，想询问的是会不会在洗板的时候造成板裂的状况(假设钻孔的误差再0.05mm〜0.075mm的情况下)。
此帖出自小平头技术问答
目前因为PCB板会卡住机构的螺丝孔....需要调整板边，调整后的板边对上最近的钻孔只有0.4~0.5mm左右的间距(0.4~0.5的部分是PAD焊锡位置)，想询问的是会不会在洗板的时候造成板裂的状况(假设钻孔的误差再0.05mm〜0.075mm的情况下)。
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
2）能不靠近就不要太靠近，即使做板时没有问题，但在装配时也可能会有问题
单说孔径间距，参考一下
http://bbs.eeworld.com.cn/forum. ... hlight=PCB%2B%BF%D7
了，稍微调一下，再让板厂看能不能生产。
这个要看生产的生产能力来定了，不同厂家都是不一样的 ，最好不要小于0.4mm 比较安全
