AltiumDesigner中这个3D效果是怎样做出来的?

2019-03-27 09:06发布

本帖最后由 dcexpert 于 2016-7-28 23:36 编辑

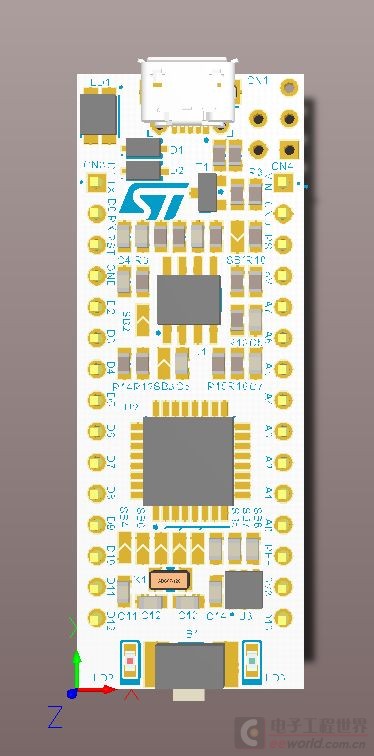

下面是Nucleo-32开发板PCB的3D模拟图,在AltiumDesigner中是怎样实现这个效果的?怎样修改PCB的颜 {MOD}和标号的颜 {MOD}?以前都是绿底白字的。

MB1180.ZIP (1.38 MB, 下载次数: 835) 2016-7-28 23:36 上传 点击文件名下载附件


此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
12条回答
huaiqiao
1楼-- · 2019-03-27 18:21
< 本帖最后由 huaiqiao 于 2016-7-28 23:33 编辑

这个很可能就是做封装的时候添加了SW或者proe画的带有 {MOD}彩渲染的stp的3d模型。这样用ad(据说ad的3d是比其他的软件稍稍好些)。还有可能就是除ad的其他软件画的,从而改变了标号的颜 {MOD}。Kicad
或者也可以将我上述的3d模型添加进去后,布线后将整板保存为step或者stp的格式,这个模型也听炫酷的。
xxxlzjxxx
2楼-- · 2019-03-28 00:10
1、3D的话可以下载STEP模型,在这个网站比较全:http://www.3dcontentcentral.cn/default.aspx

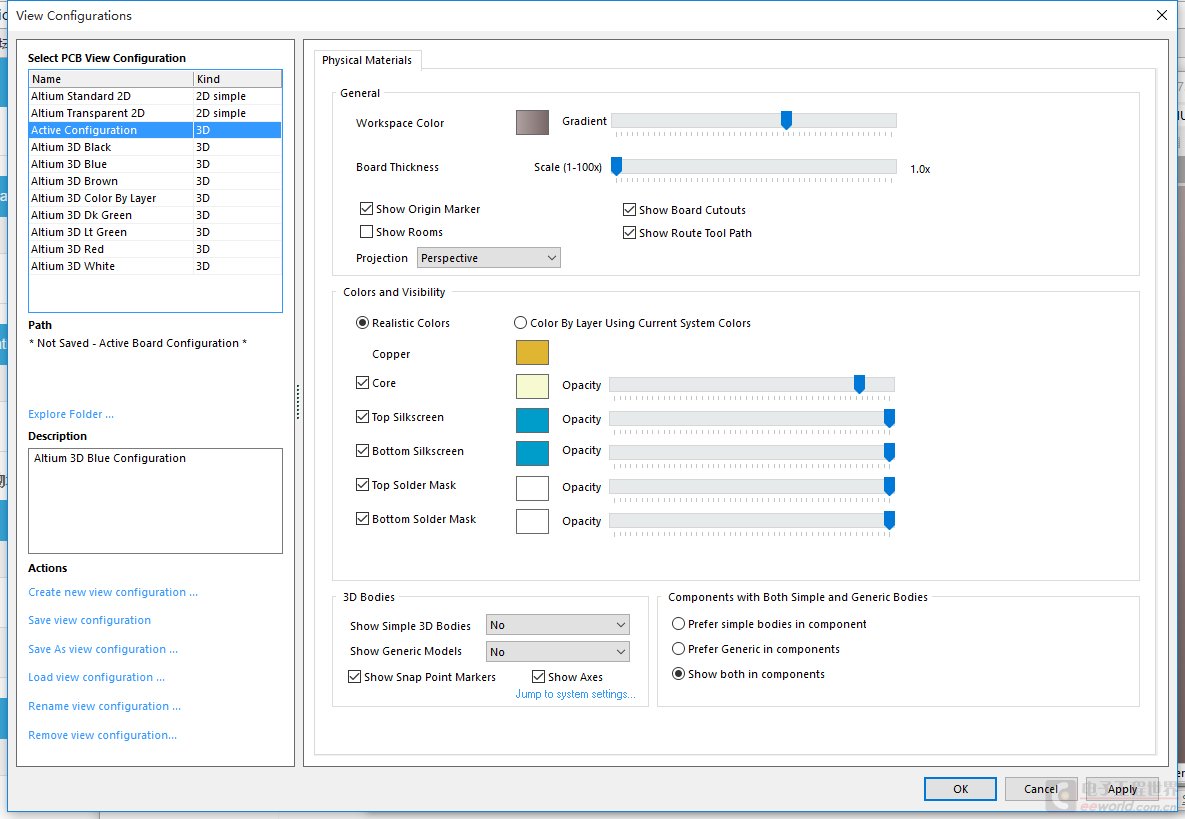

2、更改颜 {MOD},快捷键L,就可以修改颜 {MOD}了,可以自行配置2D显示和3D显示的哦。

dcexpert
3楼-- · 2019-03-28 01:58
 精彩回答 2  元偷偷看……
dcexpert
4楼-- · 2019-03-28 06:06
xxxlzjxxx 发表于 2016-7-28 23:35
1、3D的话可以下载STEP模型,在这个网站比较全:http://www.3dcontentcentral.cn/default.aspx

2、更改 ...

多谢
huaiqiao
5楼-- · 2019-03-28 10:02
 精彩回答 2  元偷偷看……
philipchiu
6楼-- · 2019-03-28 12:37
樓主
按L快捷鍵進入設定頁面>選擇自己喜歡的顏 {MOD},3樓方法正確
