电容封装画法的问题

2019-03-27 09:07发布

最近刚开始学习封装画法,遇到几个小问题,求助各位:
比如我在软件自带的封装库中看到一个1210的贴片电容封装

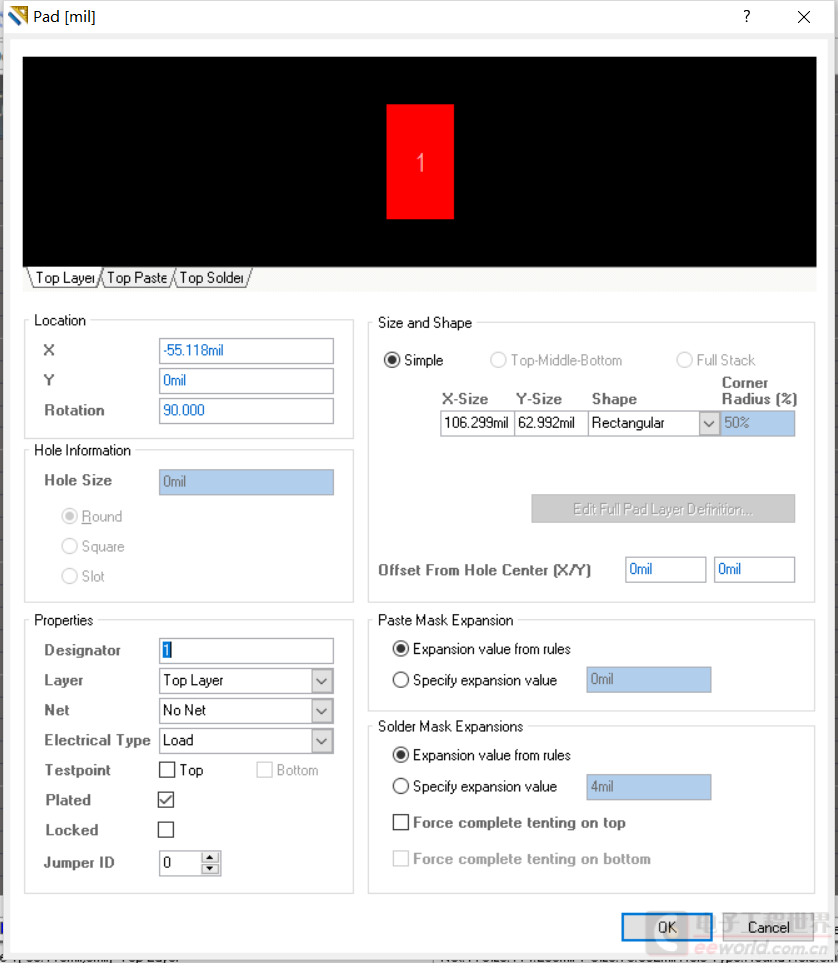

其中一个焊盘的尺寸设置为
焊盘的宽度62.992mil,比实际的(0.020±0.010 inch)大了三倍多
之后上网查询了一些数据发现实际封装焊盘要大一点

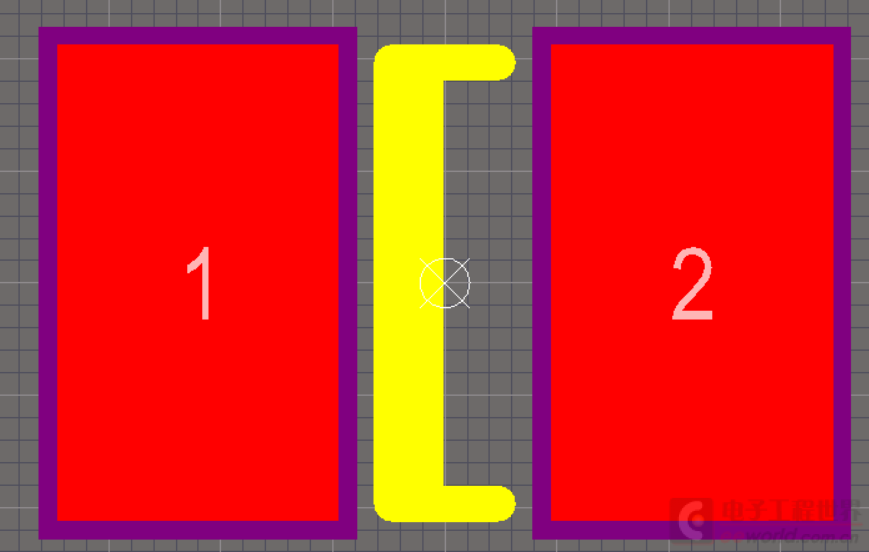

那么,1. 焊盘究竟要大多少? 2. 电容封装中间的黄线起什么作用呢?





此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
a-robot
1楼-- · 2019-03-27 16:05
< 一般是大0.1mm,黄线是起标识作用,因为焊盘外边空间应该是不足(或是缩小器件间距)改到内部了吧
qwqwqw2088
2楼-- · 2019-03-27 19:35
 精彩回答 2  元偷偷看……
qwqwqw2088
3楼-- · 2019-03-28 00:54
1. 焊盘究竟要大多少?
这个要根据不同贴片封装的尺寸确定
可参考,,PCB贴片元件封装焊盘设计尺寸标准,常见贴装元器件焊盘设计图解
http://bbs.eeworld.com.cn/thread-652329-1-1.html
