2019-03-27 09:07发布
maychang 发表于 2018-7-25 20:00 我可没说“最好用高速光耦系列”，只是说可以使用高速光耦。 用UCC27201，好处是减少芯片种类。 使用UC ...
我的眼里只有PCB 发表于 2018-7-25 21:16 嗯，好的，谢谢您！
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 我的眼里只有PCB 的问题《驱动问题求助大手！》','https://www.xiaopingtou.net/q-23890.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
好像不必使用TC4420。TC4420输出电流可达6A，猜测该型号比较贵。
嗯，好的，谢谢您！
看来，你还没有弄清楚这种光耦隔离驱动芯片所谓“自举”是如何工作的。建议先把“自举”的工作过程搞清楚，否则选择芯片也无从选起。

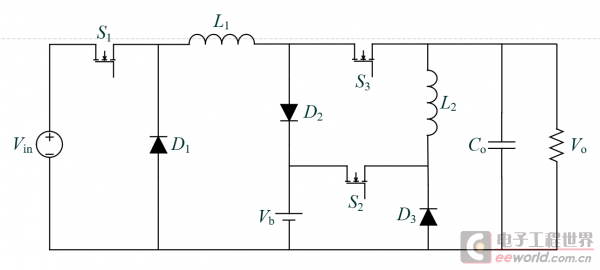

我不知道UCC27201价格，估计比较贵。其实三支MOS管均可用IR2101这类芯片驱动，其中S1S2使用自举，而S3无法自举，只能另加一个隔离的12V电源。IR2101可能比UCC27201便宜一些。
